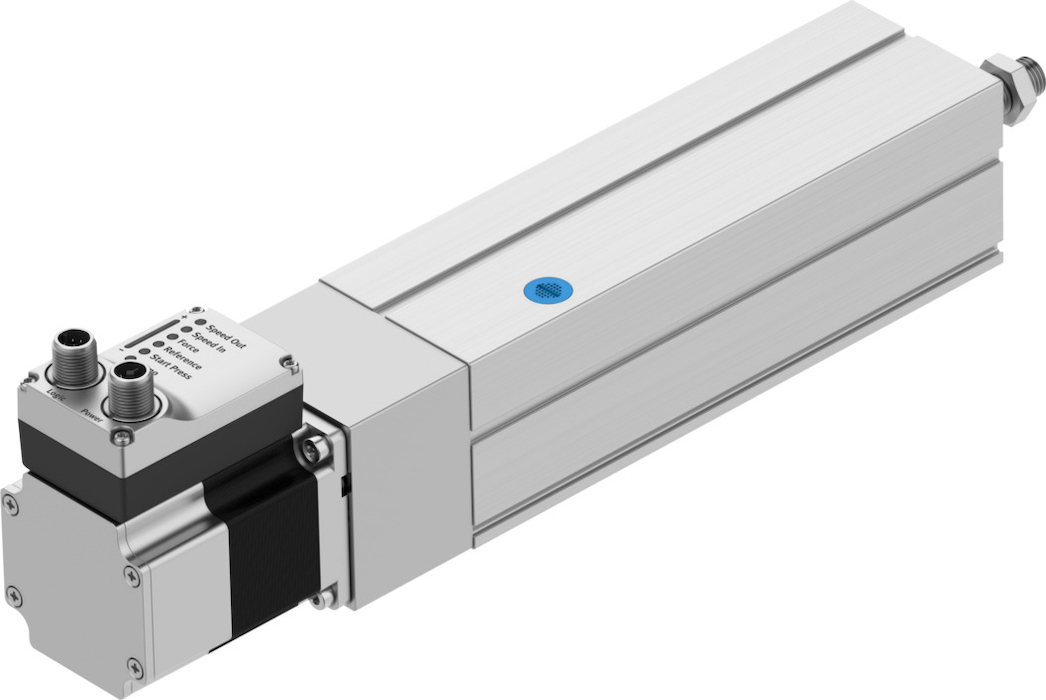

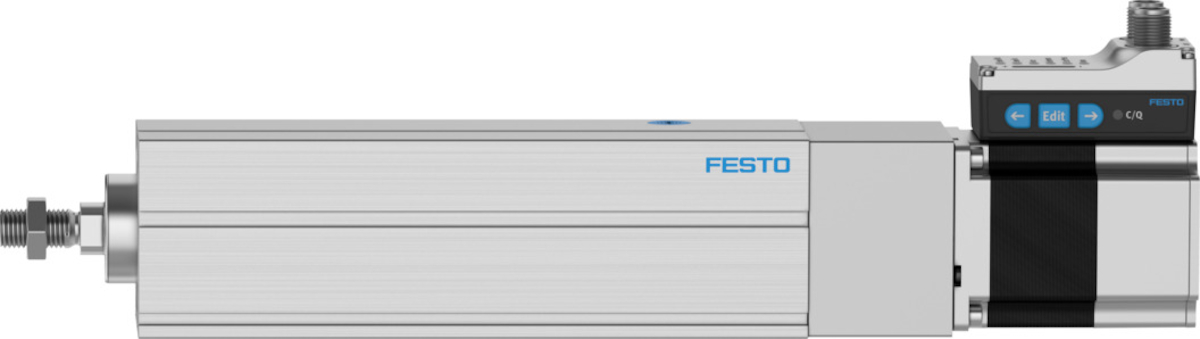

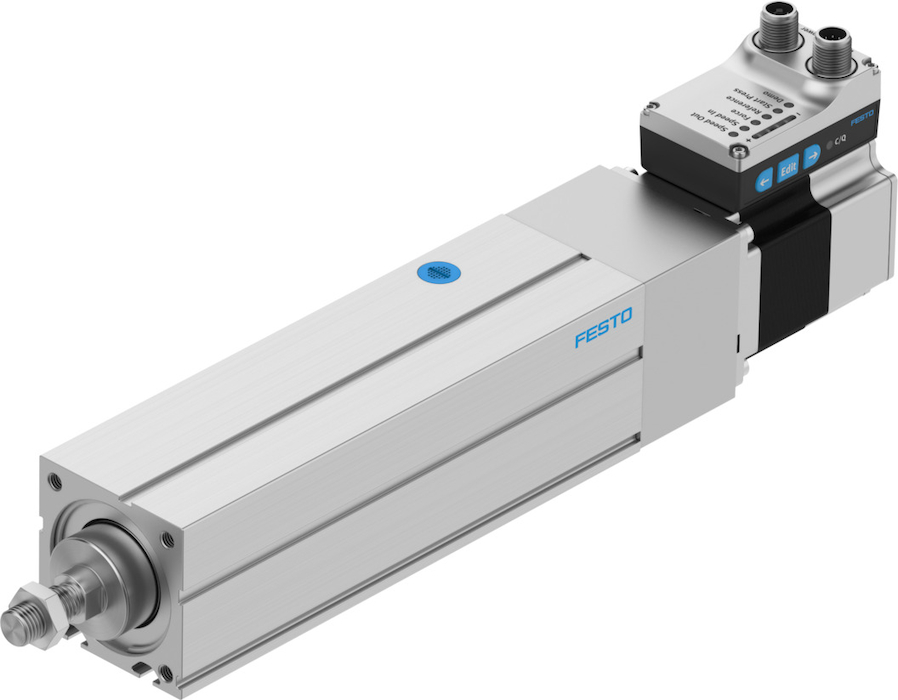

Zabezpieczenie przed obrotem / prowadzenie
prowadzenie na łożyskach ślizgowych
Homing
Twardy zderzak - blok dodatni
Czujnik położenia wirnika
Enkoder bezwzględny, jednoobrotowy
Zasada pomiaru czujnika położenia wirnika
magnetyczny
Monitorowanie temperatury
Wyłączenie przy przekroczeniu wartości granicznej temperatury
Dodatkowe funkcje
Powierzchnia obsługowa
Wskaźnik gotowości do pracy
Dioda LED
Maks. przyspieszenie
od 1.5 MS2
Maks. prędkość
od 0.09 M/S
Prędkość „Speed Press“
0.01 M/S
Właściwości cyfrowych wyjść logicznych
możliwość konfigurowania
Maks. prąd cyfrowych wyjść logicznych
100 MA
Maks. pobór prądu
od 5300 A
Maks. pobór prądu, logika
od 0.3 A
Napięcie nominalne DC
24 V
Złącze do parametryzacji
IO-Link
Czujnik położenia wirnika, rozdzielczość
od 16 BIT
Dopuszczalne wahania napięcia
+/- 15 %
Zasilanie elektryczne, rodzaj przyłącza
Wtyczka
Zasilanie elektryczne, technologia przyłączy
M12x1, kodowanie T wg EN 61076-2-111
Zasilanie elektryczne, liczba pinów/żył
od 4
Zasilanie elektryczne, schemat przyłączy
00995989
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)
wg przepisów UK dot. EMV
Odporność na drgania
Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27
Klasa odporności korozyjnej wg normy Festo
0 - Brak obciążenia korozyjnego
Zgodność z LABS
VDMA24364-strefa III
Klasa Cleanroom
Klasa 9 wg ISO 14644-1
Temperatura przechowywania
od -20 do 60 GC
Względna wilgotność powietrza
0 - 90%
Temperatura otoczenia
do 50 GC
Uwaga na temat temperatury otoczenia
Przy temperaturze otoczenia przekraczającej 30°C obowiązuje ograniczenie mocy w wysokości 2% na każdy K.
Maks. moment My
od 6.4 NM
Maks. moment Mz
od 6.4 NM
Maks. siła promieniowa na wałku napędowym
od 230 N
Maks. siła posuwu Fx
od 900 N
Orientacyjna wartość efektywnego obciążenia, w poziomie
od 120 KG
Wartość odniesienia, obciążenie użytkowe, w pionie
od 46 KG
Interwał konserwacji
Smarowanie na cały okres użytkowania
Materiał nakrętki pociągowej
Stal
Materiał wrzeciona
Stal łożyskowa
Masa podstawowa przy 0 mm skoku
od 2294 G
Dodatkowa masa na 10 mm skoku
od 69 G
Liczba cyfrowych wyjść logicznych 24 V DC
2
Liczba cyfrowych wejść logicznych
2
Specyfikacja wejścia logicznego
zgodnie z normą IEC 61131-2, typ 1
Obszar roboczy wejścia logicznego
od 24 V
Właściwości wejścia logicznego
możliwość konfigurowania
IO-Link, obsługa SIO-Mode
Tak
IO-Link, wersja protokołu
Device V 1.1
IO-Link, Communication mode
COM3 (230,4 kBaud)
IO-Link, szerokość danych procesowych OUT
2 bajty
IO-Link, zawartość danych procesowych OUT
Move in 1 bit
IO-Link, szerokość danych procesowych IN
2 bajty
IO-Link, zawartość danych procesowych IN
State In 1 bit
IO-Link, zawartość danych serwisowych IN
32 bity Force
IO-Link, minimalny czas cyklu
1 ms
IO-Link, konieczna pamięć danych
od 500 KB
Maks. długość kabla
15 m wyjścia
Logika przełączania wyjść
NPN (przełączanie ujemne)
Logika przełączania wejść
NPN (przełączanie do minusa)
Interfejs logiczny, rodzaj przyłącza/
00992264
Interfejs logiczny, technologia przyłączy
M12x1, kodowanie A wg EN 61076-2-101
Interfejs logiczny, liczba pinów/żył
8
Typ mocowania
Przy pomocy gwintu wewnętrznego
Informacja o materiałach
Zgodność z dyrektywą RoHS
Materiał obudowy
Stop aluminium, anodowany na gładko
Materiał tłoczyska
Nierdzewna stal stopowa
