- ELGT-BS-90-50-10P Oś ze śrubą

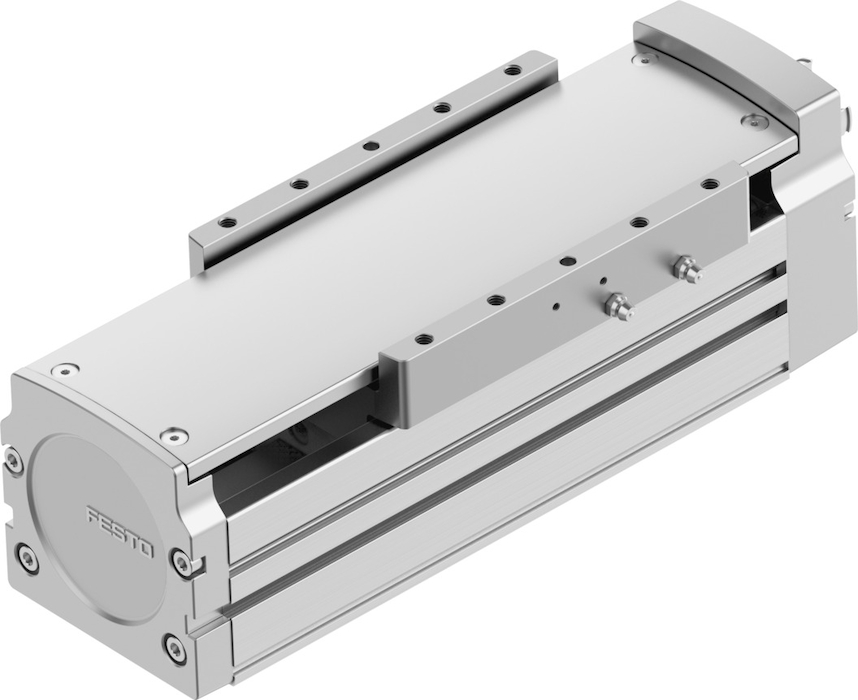

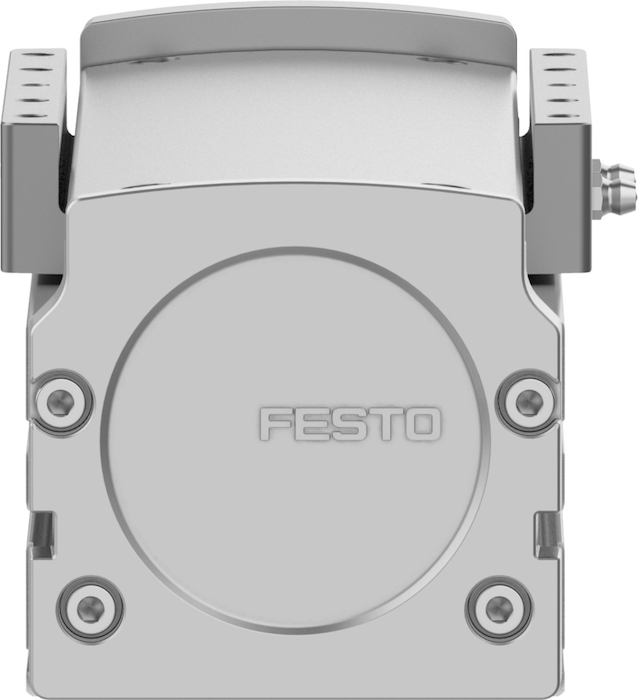

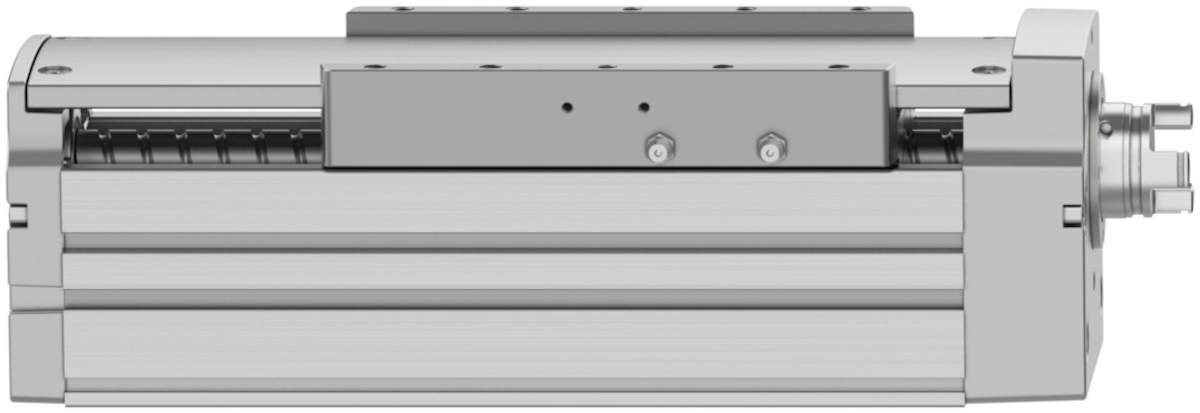

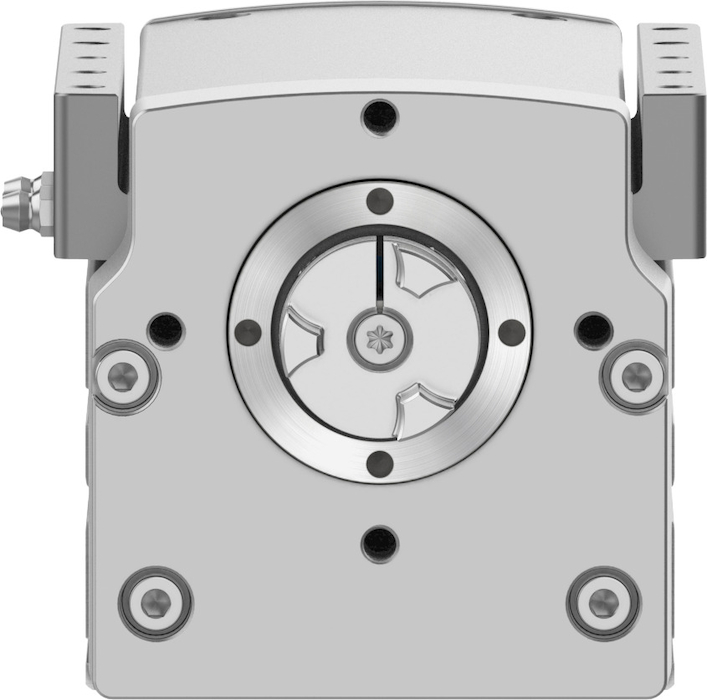

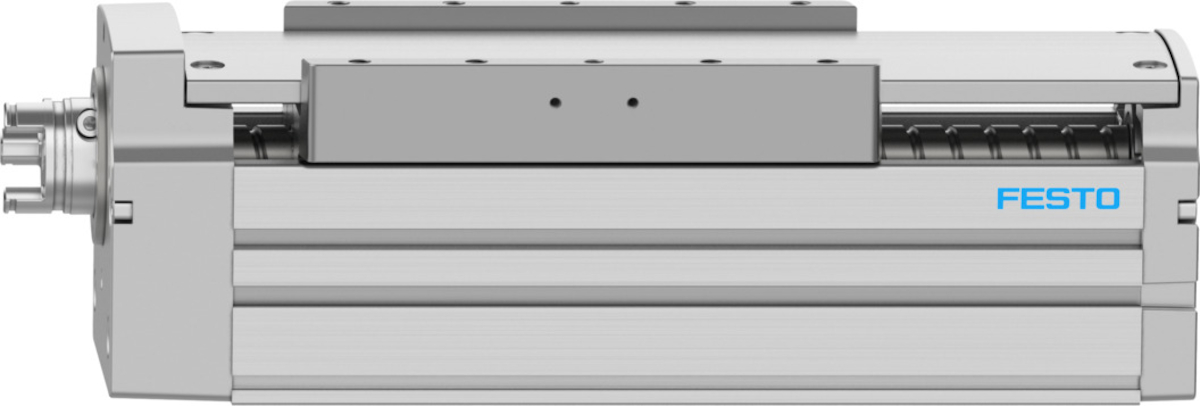

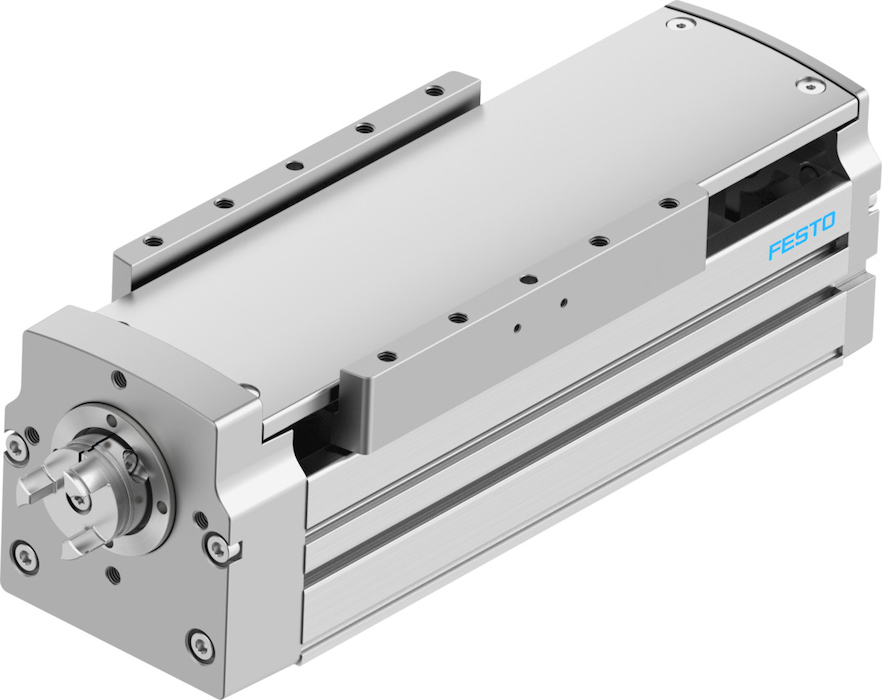

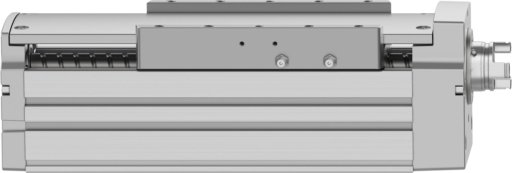

ELGT-BS-90-50-10P Oś ze śrubą FESTO-8124410
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Wielkość90Maks. prędkośćod 0.5 M/SLuz cofaniaod 150 MIMŚrednica śrubyod 16 MMSkok śrubyod 10 Y13Pozycja montażudowolnyProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętymKonstrukcjaElektromechaniczna oś liniowaTyp silnikaSilnik skokowyTyp śrubyŚruba pociągowa tocznaSymbol00991211Maks. przyspieszenieod 15 MS2Powtarzalność±0,02 mmCzas pracy ciągłej100%Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewkiStopień ochronyIP20Ciągła siła posuwuod 1054 NMoment obrotowy bez obciążenia przy maksymalnej prędkości ruchuod 0.3 NMMoment obrotowy bez obciążenia przy minimalnej prędkości ruchuod 0.08 NMMx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 239 NMMy z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 188 NMMz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 188 NMSkrętny moment bezwładności It151000 Y12Masowy moment bezwładności JH na metr skokuod 0.3453 KGCMasowy moment bezwładności JL na kg obciążenia efektywnegood 0.0253 KGCMasowy moment bezwładności JOod 0.1252 KGCKod interfejsu, element wykonawczyT46Geometryczne momenty bezwładności powierzchni 2 stopnia Iy631000 Y12Geometryczne momenty bezwładności powierzchni 2 stopnia Iz1948000 Y12Maks. siła posuwu Fxod 1054 NStała posuwuod 10 Y13Zgodność z LABSVDMA24364-strefa IIIKlasa CleanroomKlasa 6 wg ISO 14644-1Temperatura otoczeniado 50 GCMaks. siła Fyod 4710 NMaks. siła Fzod 5600 NFy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)od 17352 NFz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 20631 NMaks. moment Mxod 65 NMMaks. moment Myod 51 NMMaks. moment Mzod 51 NMMaks. siła promieniowa na wałku napędowymod 290 NMasa podstawowa przy 0 mm skokuod 4380 GDodatkowa masa na 10 mm skokuod 104 GRuchoma masa własnaod 1628 GWaga produktuod 4901 GUgięcie dynamiczne (obciążenie w ruchu)0,05% długości osi, maksymalnie 0,5 mmUgięcie statyczne (obciążenie podczas postoju)0,1% długości osiMateriał pokrywy tylnejAluminiowy odlew ciśnieniowy, lakierowanyMateriał profiluStop aluminium, anodowanyInformacja o materiałachZgodność z dyrektywą RoHSMateriał pokrywy napęduOdlew ciśnieniowy aluminium, lakierowanyMateriał prowadnicy wózkaStalMateriał prowadnicyStalMateriał wózkaStop aluminium, anodowanyMateriał nakrętki pociągowejStalMateriał wrzecionaStalPliki do pobrania:Karta Produktu
- Brak danych dla tego produktuPliki do pobrania:Karta Produktu
- Brak zdjęć dla tego produktu
-
