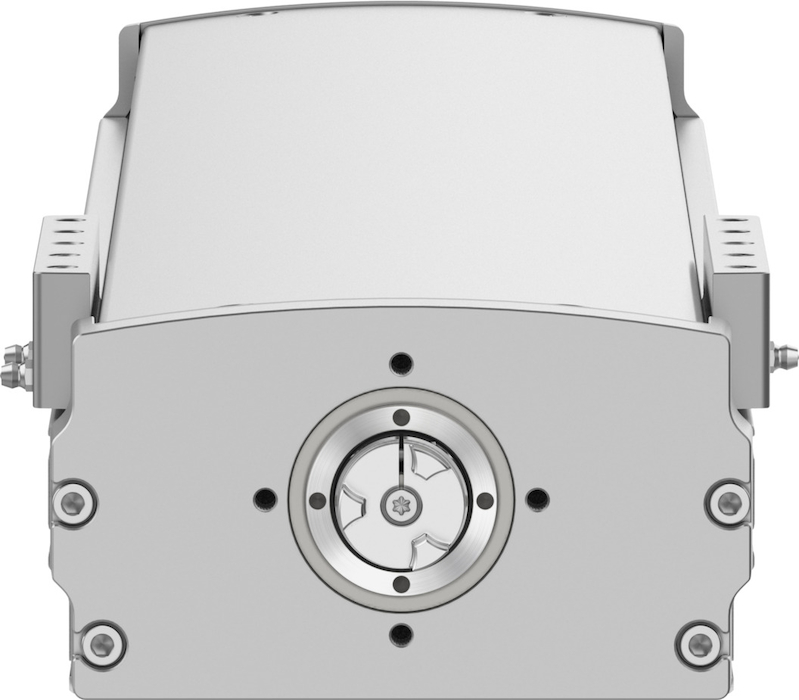

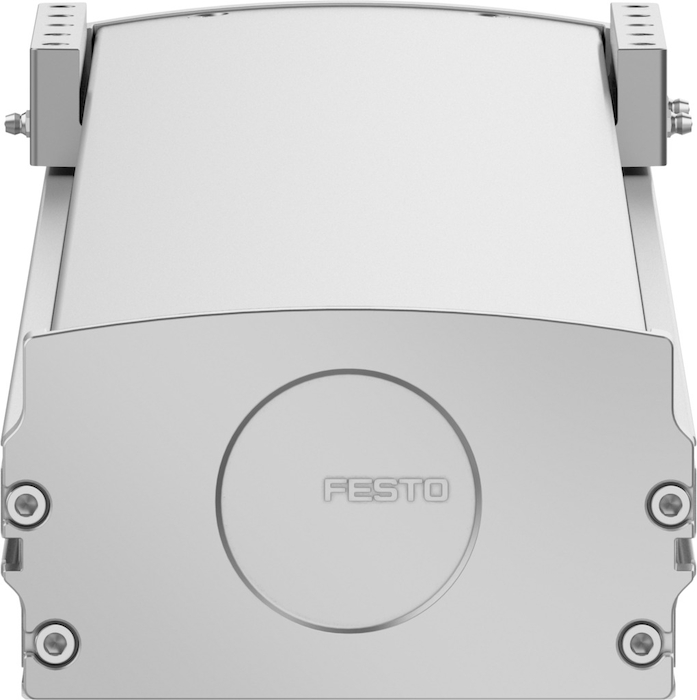

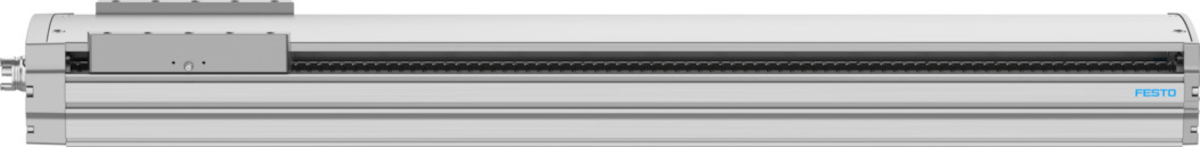

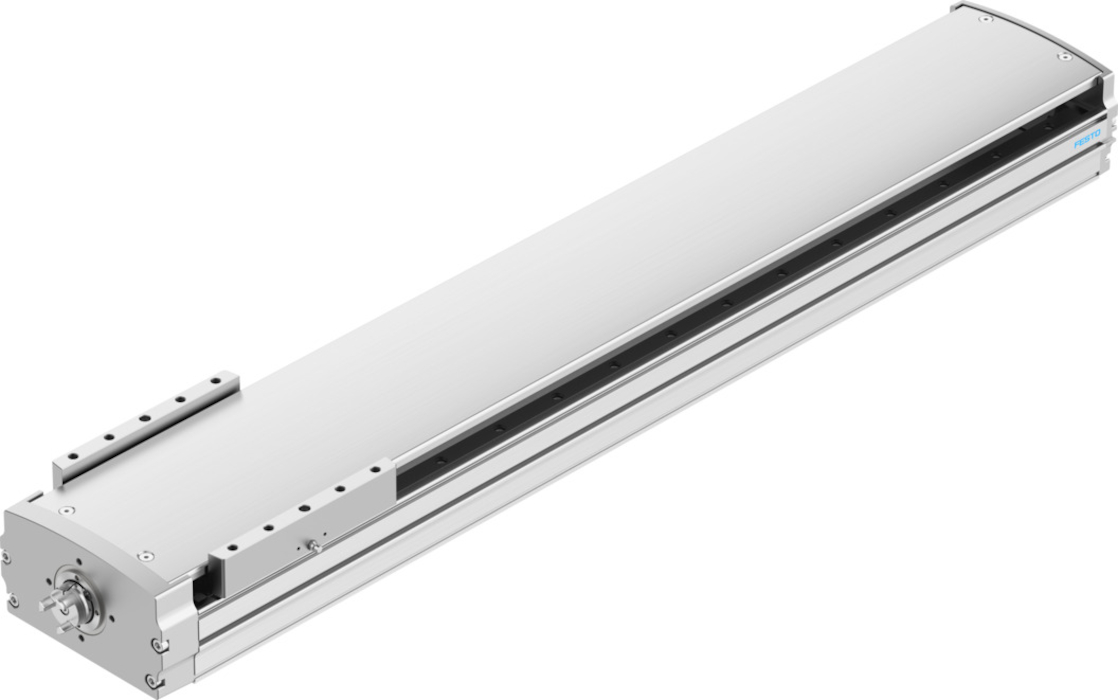

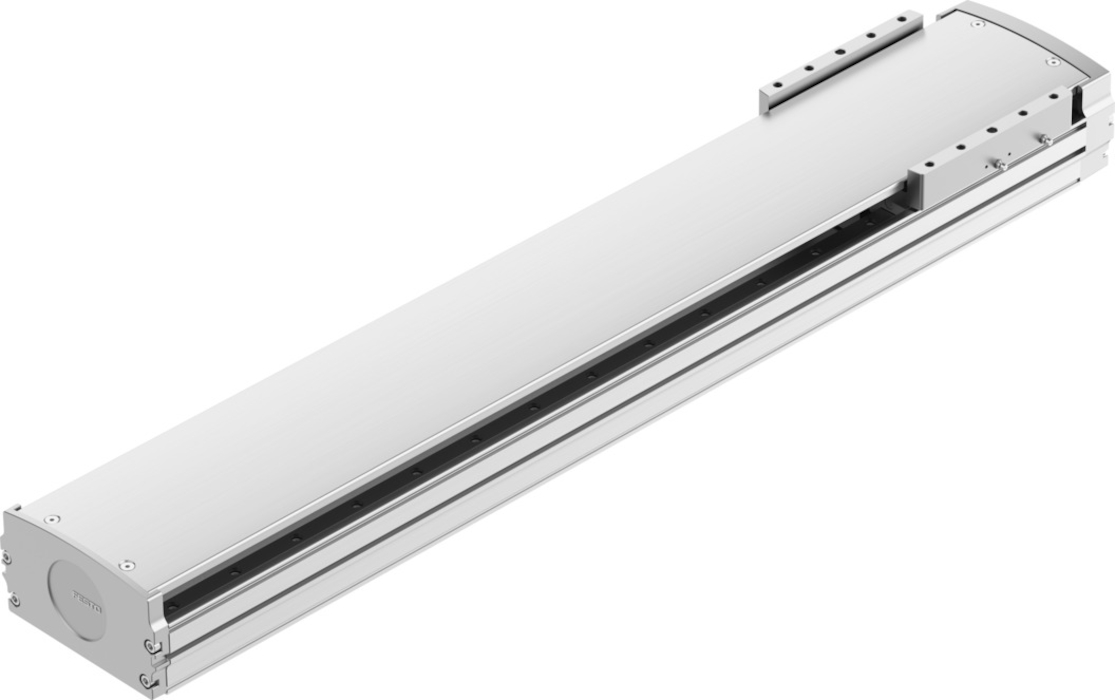

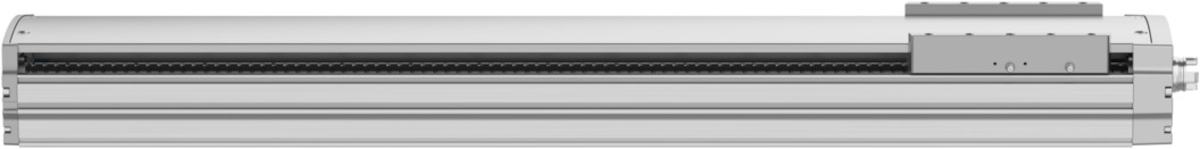

ELGT-BS-160-750-10P Oś ze śrubą FESTO-8124522

numer katalogowy: FESTO-8124522
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    160
    Maks. prędkość
    od 0.5  M/S
    Luz cofania
    od 150  MIM
    Średnica śruby
    od 20  MM
    Skok śruby
    od 10  Y13
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica z łożyskami kulkowymi w obiegu zamkniętym
    Konstrukcja
    Elektromechaniczna oś liniowa
    Typ silnika
    Silnik skokowy
    Typ śruby
    Śruba pociągowa toczna
    Symbol
    00991211
    Maks. przyspieszenie
    od 15  MS2
    Powtarzalność
    ±0,02 mm
    Czas pracy ciągłej
    100%
    Przydatność do produkcji akumulatorów litowo-jonowych
    Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
    Stopień ochrony
    IP20
    Ciągła siła posuwu
    od 1575  N
    Moment obrotowy bez obciążenia przy maksymalnej prędkości ruchu
    od 0.4  NM
    Moment obrotowy bez obciążenia przy minimalnej prędkości ruchu
    od 0.2  NM
    Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 2210  NM
    My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 2063  NM
    Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 2063  NM
    Skrętny moment bezwładności It
    726000  Y12
    Masowy moment bezwładności JH na metr skoku
    od 0.809  KGC
    Masowy moment bezwładności JL na kg obciążenia efektywnego
    od 0.0253  KGC
    Masowy moment bezwładności JO
    od 0.3175  KGC
    Kod interfejsu, element wykonawczy
    T46
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iy
    1411000  Y12
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iz
    15257000  Y12
    Maks. siła posuwu Fx
    od 1575  N
    Stała posuwu
    od 10  Y13
    Zgodność z LABS
    VDMA24364-strefa III
    Klasa Cleanroom
    Klasa 8 wg ISO 14644-1
    Temperatura otoczenia
    do 50  GC
    Maks. siła Fy
    od 9550  N
    Maks. siła Fz
    od 11370  N
    Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)
    od 35183  N
    Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 41887  N
    Maks. moment Mx
    od 600  NM
    Maks. moment My
    od 560  NM
    Maks. moment Mz
    od 560  NM
    Maks. siła promieniowa na wałku napędowym
    od 340  N
    Masa podstawowa przy 0 mm skoku
    od 9564  G
    Dodatkowa masa na 10 mm skoku
    od 188  G
    Ruchoma masa własna
    od 3855  G
    Waga produktu
    od 23630  G
    Ugięcie dynamiczne (obciążenie w ruchu)
    0,05% długości osi, maksymalnie 0,5 mm
    Ugięcie statyczne (obciążenie podczas postoju)
    0,1% długości osi
    Materiał pokrywy tylnej
    Aluminiowy odlew ciśnieniowy, lakierowany
    Materiał profilu
    Stop aluminium, anodowany
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał pokrywy napędu
    Odlew ciśnieniowy aluminium, lakierowany
    Materiał prowadnicy wózka
    Stal
    Materiał prowadnicy
    Stal
    Materiał wózka
    Stop aluminium, anodowany
    Materiał nakrętki pociągowej
    Stal
    Materiał wrzeciona
    Stal
    Pliki do pobrania:
    Karta Produktu
