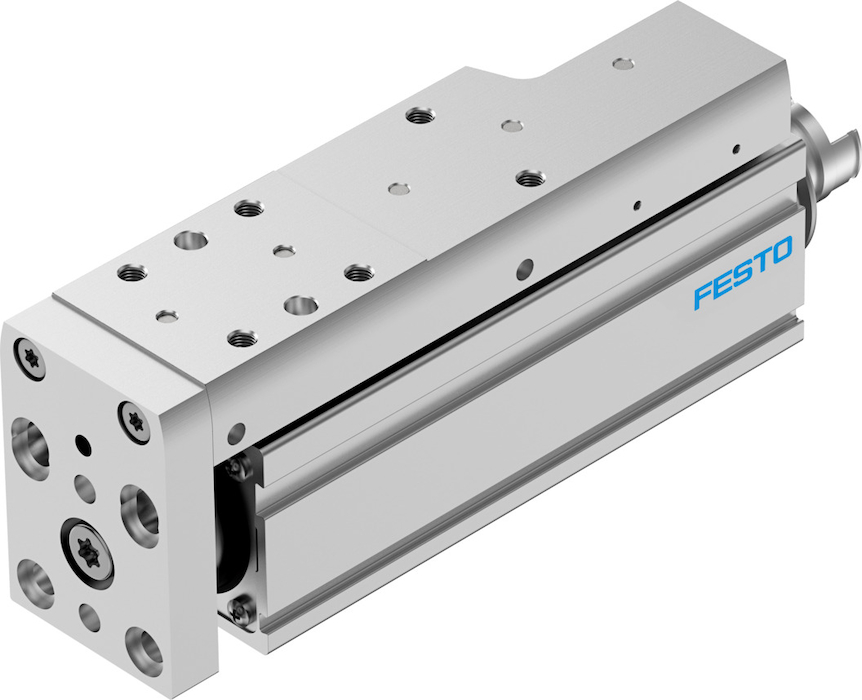

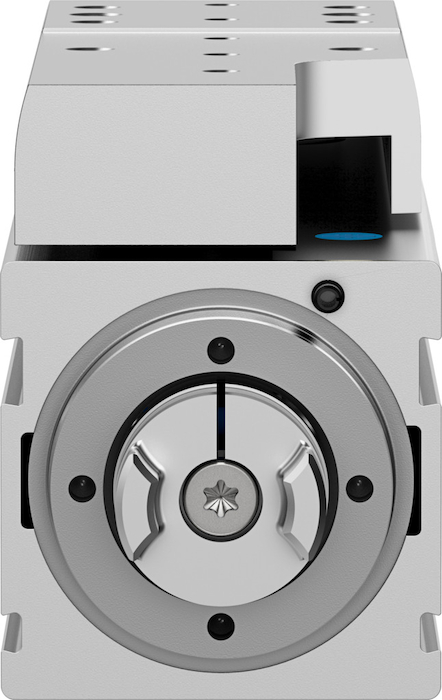

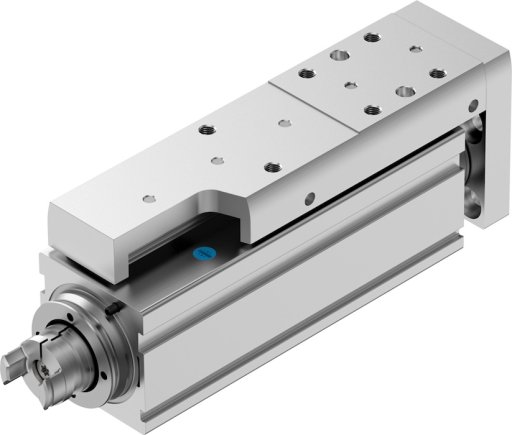

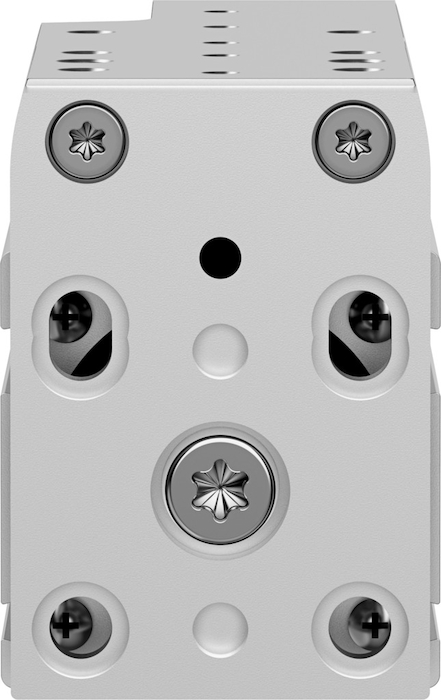

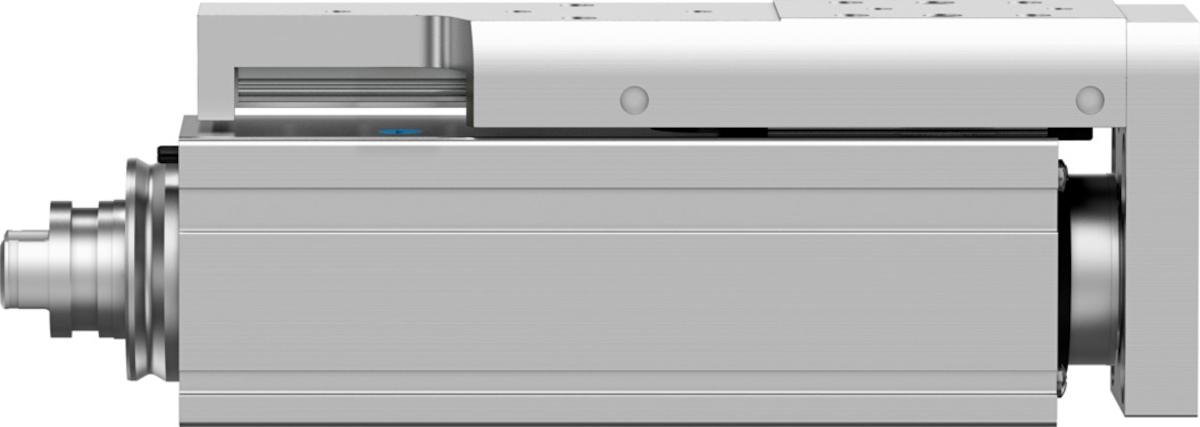

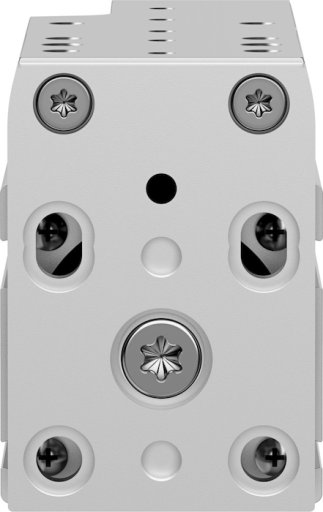

Name: EGSC-BS-KF-32-50-3P Jednostka mini
SKU: FESTO-8162074
Price: 3113.2 PLN
Availability: OutOfStock

Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Wielkość

32

Maks. prędkość

od 0.188 M/S

Luz cofania

od 150 MIM

Średnica śruby

od 8 MM

Skok śruby

od 3 Y13

Pozycja montażu

dowolny

Prowadnica

Prowadnica z łożyskami kulkowymi w obiegu zamkniętym

Konstrukcja

Elektryczna jednostka mini

Typ silnika

Silnik skokowy

Homing

Twardy zderzak - blok dodatni

Typ śruby

Śruba pociągowa toczna

Symbol

00992069

Sygnalizacja położenia

do wyłącznika zbliżeniowego

Maks. przyspieszenie

od 5 MS2

Poziom ciśnienia akustycznego

od 55 DBA

Powtarzalność

±0,015 mm

Czas pracy ciągłej

100%

Przydatność do produkcji akumulatorów litowo-jonowych

Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki

Stopień ochrony

IP40

Masowy moment bezwładności JH na metr skoku

od 0.02488 KGC

Masowy moment bezwładności JL na kg obciążenia efektywnego

od 0.00228 KGC

Masowy moment bezwładności JO

od 0.00394 KGC

Kod interfejsu, element wykonawczy

V25

Maks. siła posuwu Fx

od 60 N

Orientacyjna wartość efektywnego obciążenia, w poziomie

od 6 KG

Wartość odniesienia, obciążenie użytkowe, w pionie

od 6 KG

Stała posuwu

od 3 Y13

Referencyjna żywotność

od 5000 KM

Interwał konserwacji

Smarowanie na cały okres użytkowania

Klasa odporności korozyjnej wg normy Festo

0 - Brak obciążenia korozyjnego

Zgodność z LABS

VDMA24364-strefa III

Klasa Cleanroom

Klasa 9 wg ISO 14644-1

Temperatura otoczenia

do 50 GC

Łożysko stałe, nośność podstawowa dynamiczna

3795 N

Nośność dynamiczna prowadnicy liniowej

2135 N

Nośność dynamiczna napędu z śrubą kulową

1900 N

Maks. siła Fy

od 991 N

Maks. siła Fz

od 991 N

Maks. moment Mx

od 3.4 NM

Maks. moment My

od 3.2 NM

Maks. moment Mz

od 3.2 NM

Maks. siła promieniowa na wałku napędowym

od 75 N

Statyczna nośność napędu z śrubą toczną

3300 N

Nośność statyczna prowadnicy liniowej

3880 N

Nośność statyczna podpory stałej

1792 N

Ruchoma masa przy skoku 0 mm

od 149 G

Dodatkowa poruszana masa na 10 mm skoku

od 12 G

Masa podstawowa przy 0 mm skoku

od 331 G

Dodatkowa masa na 10 mm skoku

od 30 G

Materiał obudowy

Stop aluminium, anodowany

Materiał płyty spinającej

Stop aluminium do przeróbki plastycznej

Materiał tłoczyska

Nierdzewna stal stopowa

Waga produktu

od 481 G

Typ mocowania

Przy pomocy gwintu wewnętrznego

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał prowadnicy wózka

Stal łożyskowa

Materiał prowadnicy

Stal łożyskowa

Materiał wózka

Stop aluminium, anodowany

Materiał nakrętki pociągowej

Stal łożyskowa

Materiał wrzeciona

Stal łożyskowa
