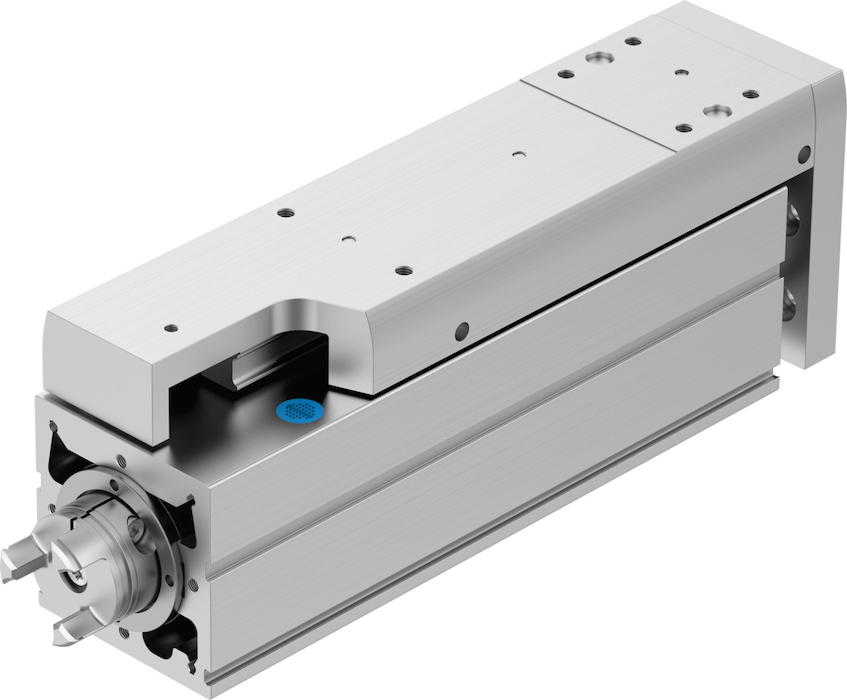

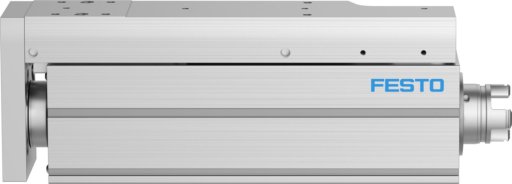

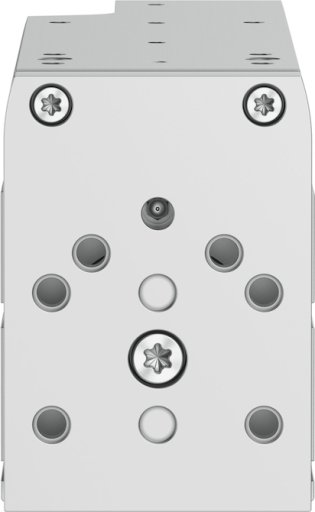

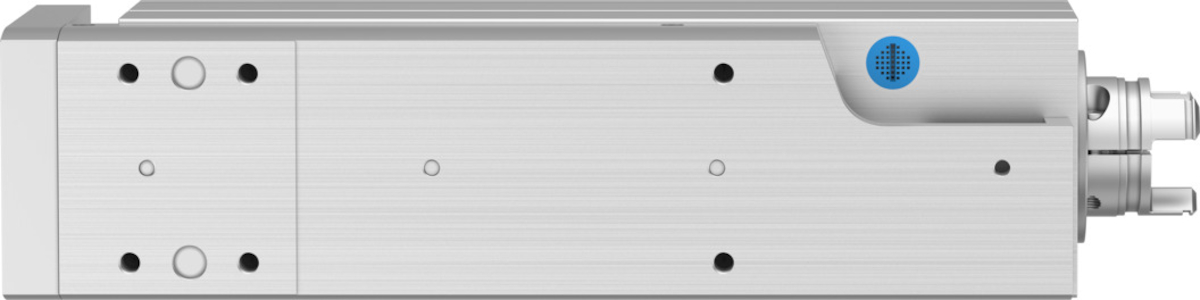

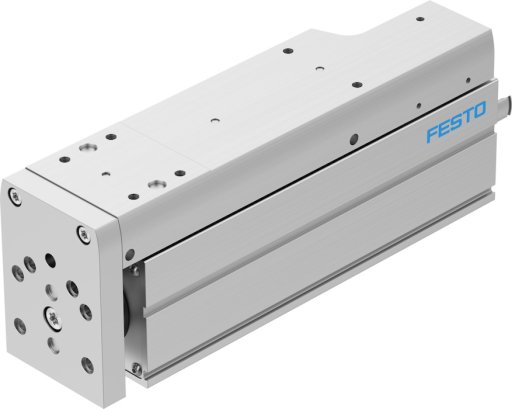

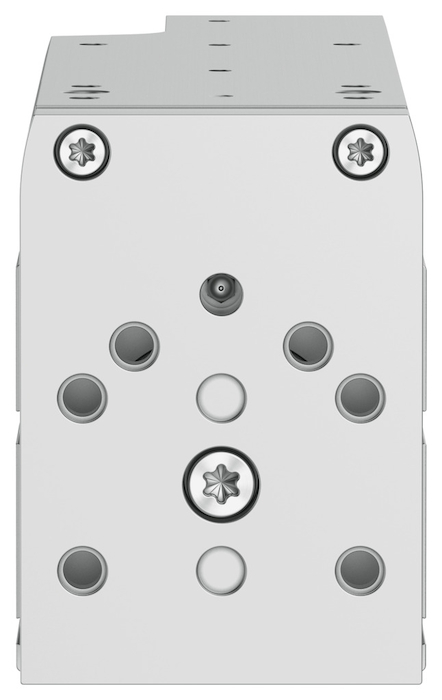

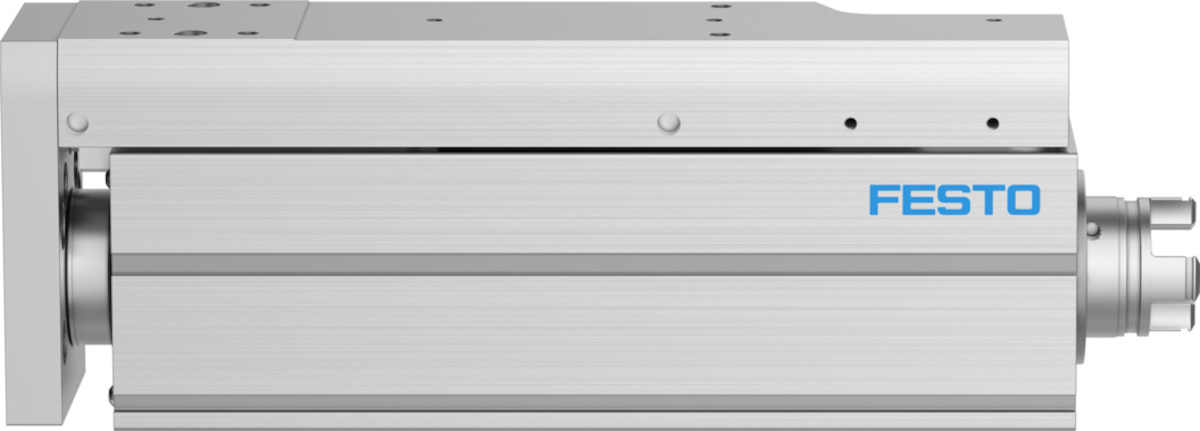

EGSC-BS-KF-60-125-5P Jednostka mini FESTO-8162083

numer katalogowy: FESTO-8162083
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    60
    Maks. prędkość
    od 0.25  M/S
    Luz cofania
    od 150  MIM
    Średnica śruby
    od 12  MM
    Skok śruby
    od 5  Y13
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica z łożyskami kulkowymi w obiegu zamkniętym
    Konstrukcja
    Elektryczna jednostka mini
    Typ silnika
    Silnik skokowy
    Homing
    Twardy zderzak - blok dodatni
    Typ śruby
    Śruba pociągowa toczna
    Symbol
    00992069
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Maks. przyspieszenie
    od 5  MS2
    Poziom ciśnienia akustycznego
    od 55  DBA
    Powtarzalność
    ±0,015 mm
    Czas pracy ciągłej
    100%
    Przydatność do produkcji akumulatorów litowo-jonowych
    Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
    Stopień ochrony
    IP40
    Masowy moment bezwładności JH na metr skoku
    od 0.11539  KGC
    Masowy moment bezwładności JL na kg obciążenia efektywnego
    od 0.00633  KGC
    Masowy moment bezwładności JO
    od 0.06624  KGC
    Kod interfejsu, element wykonawczy
    T42
    Maks. siła posuwu Fx
    od 250  N
    Orientacyjna wartość efektywnego obciążenia, w poziomie
    od 25  KG
    Wartość odniesienia, obciążenie użytkowe, w pionie
    od 25  KG
    Stała posuwu
    od 5  Y13
    Referencyjna żywotność
    od 5000  KM
    Interwał konserwacji
    Smarowanie na cały okres użytkowania
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-strefa III
    Klasa Cleanroom
    Klasa 9 wg ISO 14644-1
    Temperatura otoczenia
    do 50  GC
    Łożysko stałe, nośność podstawowa dynamiczna
    13321  N
    Nośność dynamiczna prowadnicy liniowej
    13400  N
    Nośność dynamiczna napędu z śrubą kulową
    5900  N
    Maks. moment Mx
    od 20  NM
    Maks. moment My
    od 30  NM
    Maks. moment Mz
    od 30  NM
    Maks. siła promieniowa na wałku napędowym
    od 230  N
    Statyczna nośność napędu z śrubą toczną
    10600  N
    Nośność statyczna prowadnicy liniowej
    26900  N
    Nośność statyczna podpory stałej
    7000  N
    Ruchoma masa przy skoku 0 mm
    od 675  G
    Dodatkowa poruszana masa na 10 mm skoku
    od 40  G
    Masa podstawowa przy 0 mm skoku
    od 1555  G
    Dodatkowa masa na 10 mm skoku
    od 95  G
    Materiał obudowy
    Stop aluminium, anodowany
    Materiał płyty spinającej
    Stop aluminium, anodowany
    Materiał tłoczyska
    Nierdzewna stal stopowa
    Waga produktu
    od 2742  G
    Typ mocowania
    Przy pomocy gwintu wewnętrznego
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał prowadnicy wózka
    Stal łożyskowa
    Materiał prowadnicy
    Stal łożyskowa
    Materiał wózka
    Stop aluminium, anodowany
    Materiał nakrętki pociągowej
    Stal łożyskowa
    Materiał wrzeciona
    Stal łożyskowa
