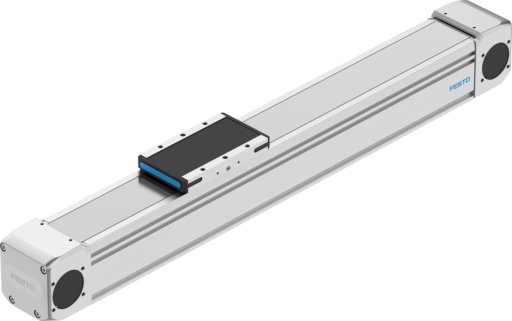

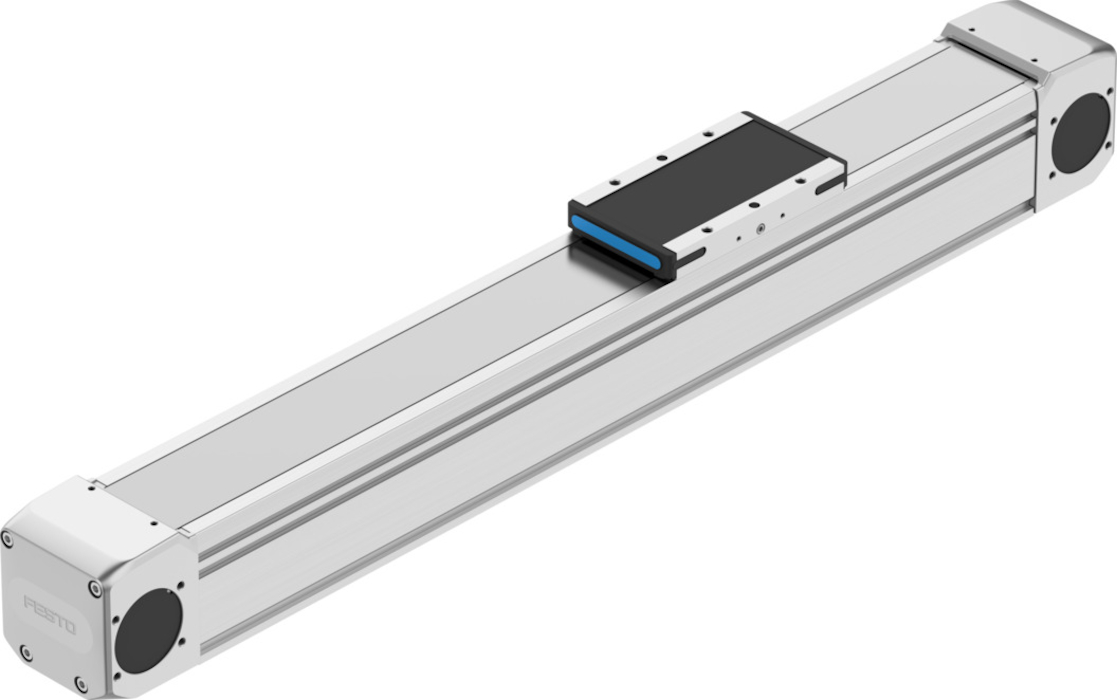

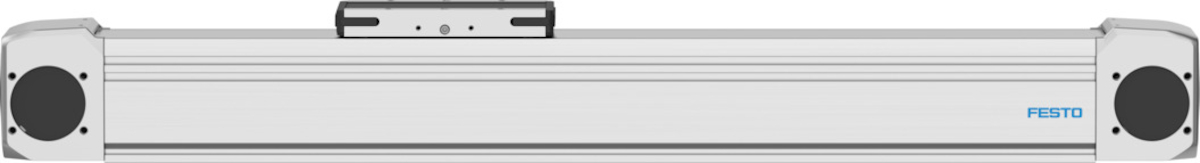

Name: ELGD-TB-KF-80-600-0H-PU2 Oś z pasem zębatym
SKU: FESTO-8192357
Price: 7772.76 PLN
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Napędy elektryczne
Napędy elektryczne
Napęd z paskiem zębatym ELGD_TB
ELGD-TB-KF-80-600-0H-PU2 Oś z pasem zębatym

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Wielkość

80

Konstrukcja

Elektromechaniczna oś liniowa

Symbol

00991212

Temperatura otoczenia

do 60 GC

My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)

od 162 NM

Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)

od 162 NM

Odległość między powierzchnią wózka a środkiem prowadnicy

od 62 MM

Maks. siła posuwu Fx

od 800 N

Skrętny moment bezwładności It

405000 Y12

Masowy moment bezwładności JH na metr skoku

od 1.12563 KGC

Masowy moment bezwładności JL na kg obciążenia efektywnego

od 4.6161 KGC

Masowy moment bezwładności JO

od 7.5216 KGC

Stała posuwu

od 135 Y13

Referencyjna żywotność

od 5000 KM

Interwał konserwacji

Smarowanie na cały okres użytkowania

Ruchoma masa własna

od 1110 G

Masa podstawowa przy 0 mm skoku

od 4715 G

Dodatkowa masa na 10 mm skoku

od 79 G

Ugięcie dynamiczne (obciążenie w ruchu)

0,05% długości osi, maksymalnie 0,5 mm

Ugięcie statyczne (obciążenie podczas postoju)

0,1% długości osi

Kod interfejsu, element wykonawczy

L48

Materiał pokrywy tylnej

Aluminiowy odlew kokilowy, lakierowany

Materiał profilu

Stop aluminium, anodowany

Materiał taśmy zaślepki

Nierdzewna stal stopowa

Materiał pokrywy napędu

Aluminiowy odlew kokilowy, lakierowany

Materiał prowadnicy wózka

Stal

Materiał prowadnicy

Stal

Materiał wózka

Stop aluminium do przeróbki plastycznej

Zgodność z LABS

VDMA24364-strefa III

Informacja o materiałach

Zgodność z dyrektywą RoHS

Waga produktu

od 4715 G
