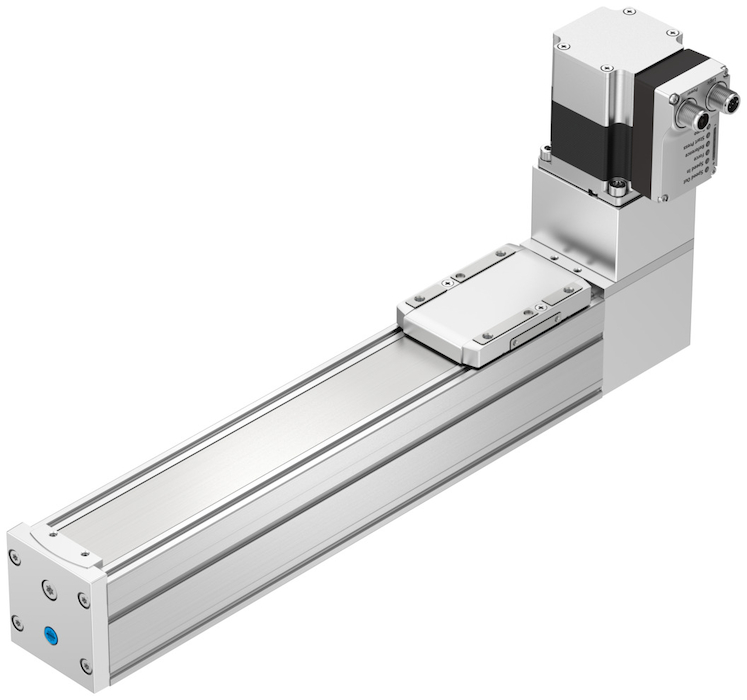

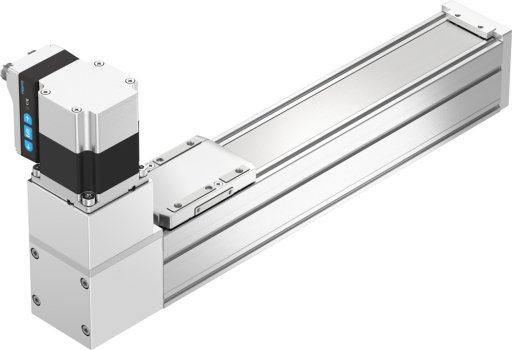

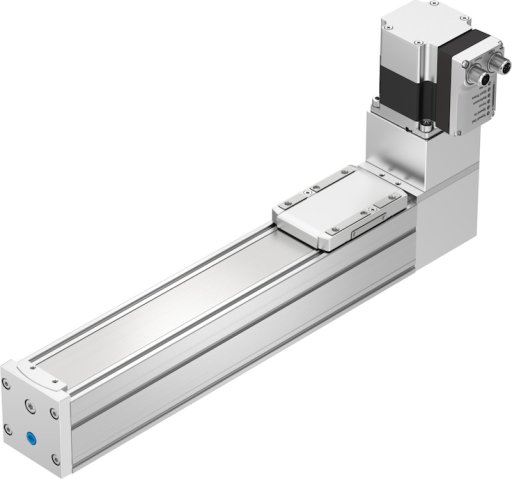

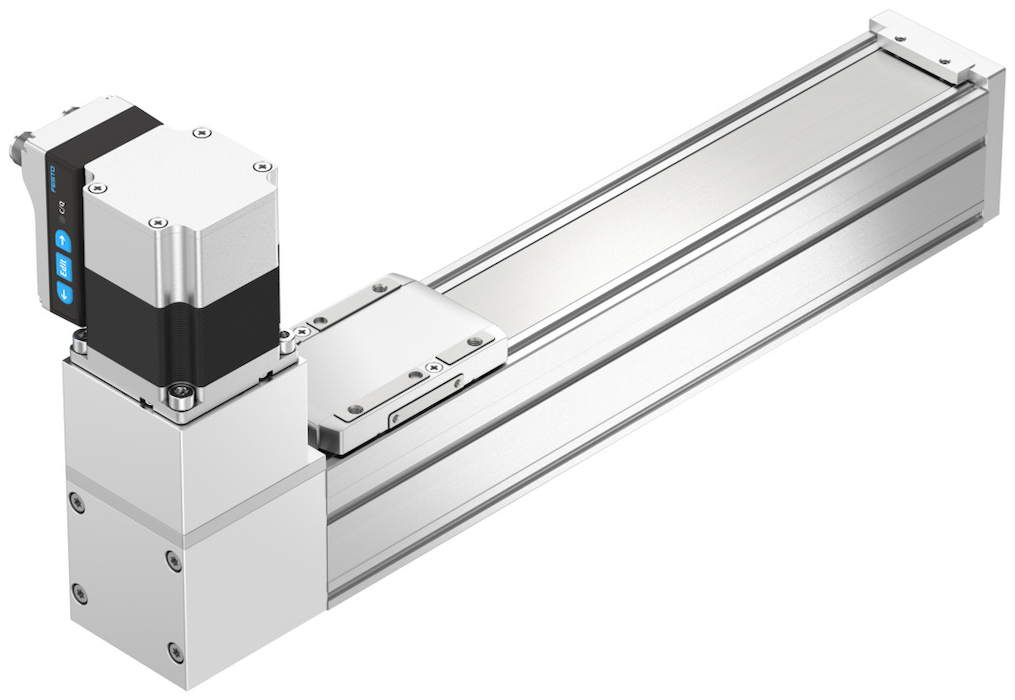

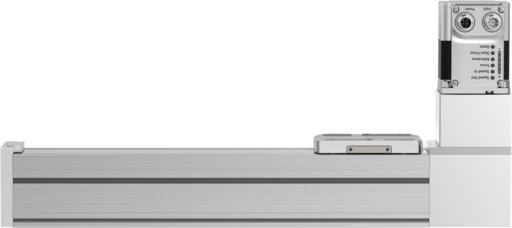

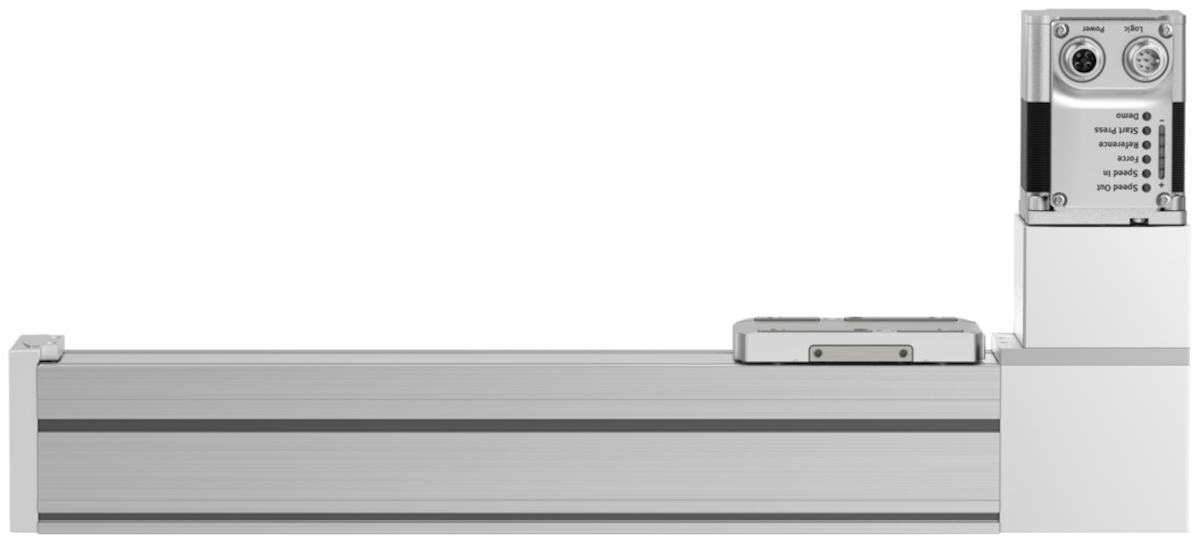

Jednostki napędowe z paskiem zębatym ELGS-TB
Wielkość | 45 - 60 |
Maks. prędkość | od 1.04 - od 1.2 M/S |
Pozycja montażu | poziomo |
Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
Konstrukcja | Elektromechaniczna oś liniowa |
Typ silnika | Silnik skokowy |
Homing | Twardy zderzak - blok dodatni |
Symbol | 00997293 |
Sygnalizacja położenia | Enkoder silnika |
Maks. przyspieszenie | od 6 MS2 |
Powtarzalność | ±0,1 mm |
Czas pracy ciągłej | 100% |
Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | od 107 - od 20 NM |
My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | od 117 - od 17 NM |
Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | od 117 - od 17 NM |
Skrętny moment bezwładności It | 8500 - 29800 Y12 |
Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
Odporność na drgania | Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6 |
Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27 |
Geometryczne momenty bezwładności powierzchni 2 stopnia Iy | 140000 - 441000 Y12 |
