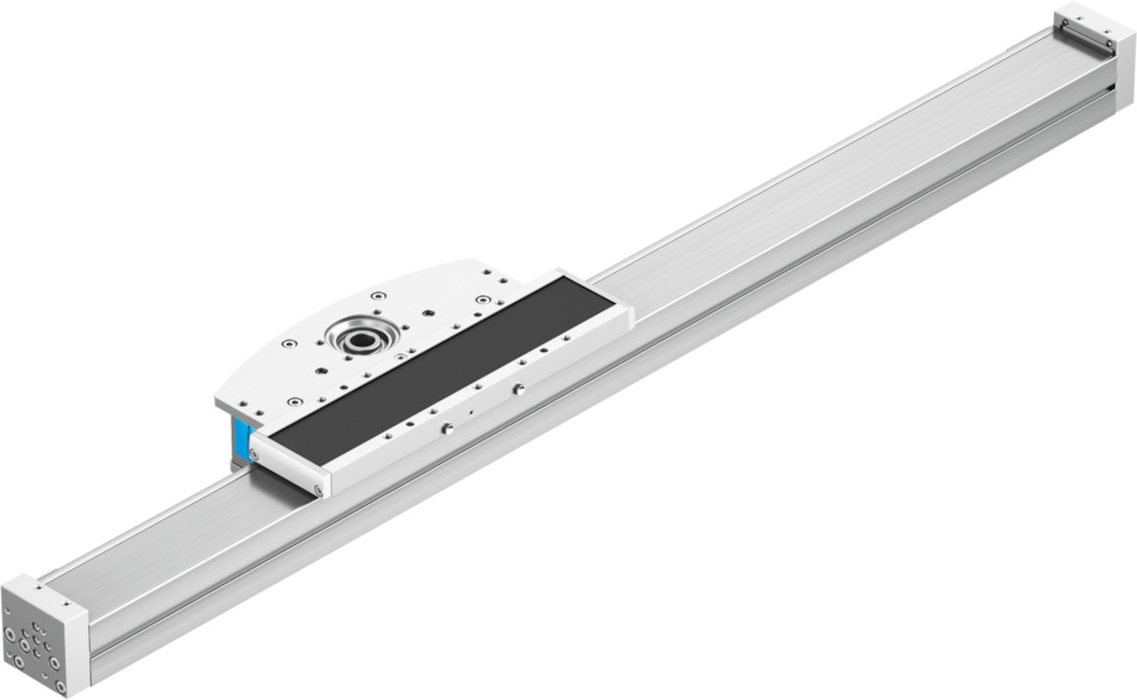

Napęd wysięgnikowy ELCC
Wielkość | 60 - 110 |
Maks. prędkość | od 5 M/S |
Pozycja montażu | dowolny |
Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
Konstrukcja | Elektromechaniczna oś wysięgnikowa |
Symbol | 00991210 |
Maks. przyspieszenie | od 50 - od 30 MS2 |
Powtarzalność | ±0,05 mm |
Stopień ochrony | IP20 |
Masowy moment bezwładności JH na metr skoku | od 8.9 - od 174.9 KGC |
Masowy moment bezwładności JL na kg obciążenia efektywnego | od 2.3 - od 11.8 KGC |
Masowy moment bezwładności JO | od 5.9 - od 157.1 KGC |
Geometryczne momenty bezwładności powierzchni 2 stopnia Iy | 240600 - 6830570 Y12 |
Geometryczne momenty bezwładności powierzchni 2 stopnia Iz | 304210 - 4925970 Y12 |
Materiał elementu mocującego pasek zębaty | Stop aluminium do przeróbki plastycznej, anodowany |
Materiał paska zębatego | Polichloropren z włóknem szklanym i powłoką nylonową |
Maks. siła posuwu Fx | od 300 - od 2500 N |
Stała posuwu | od 96 - od 216 Y13 |
Referencyjna żywotność | od 5000 KM |
Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
