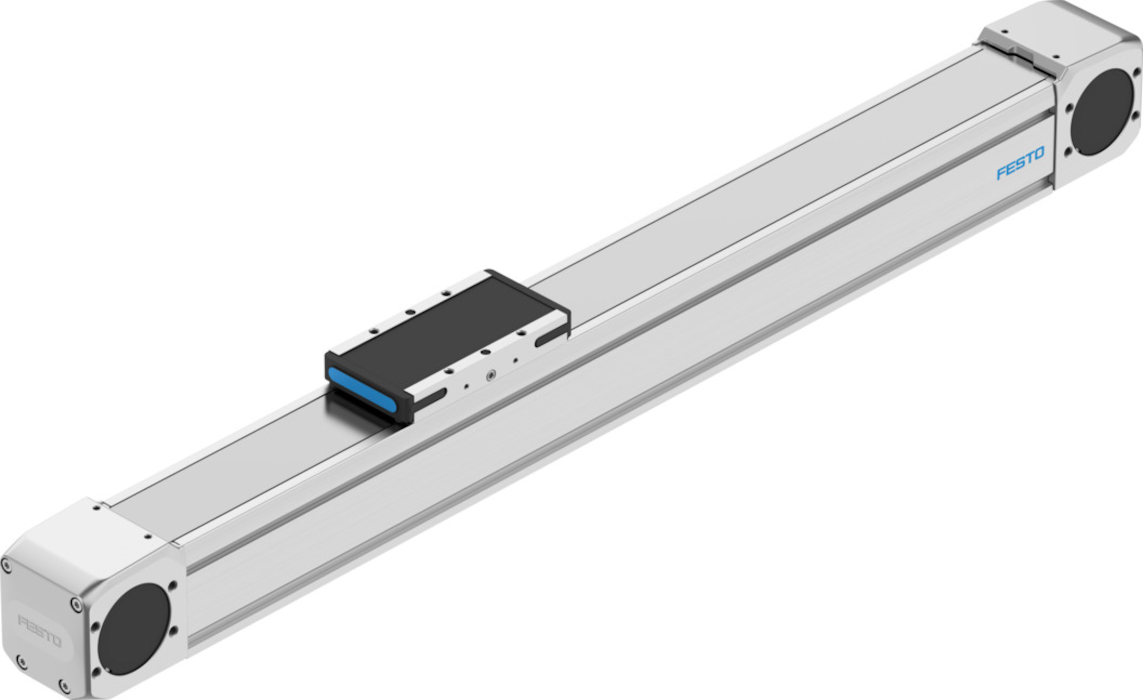

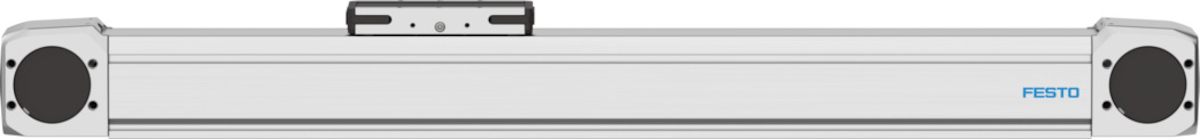

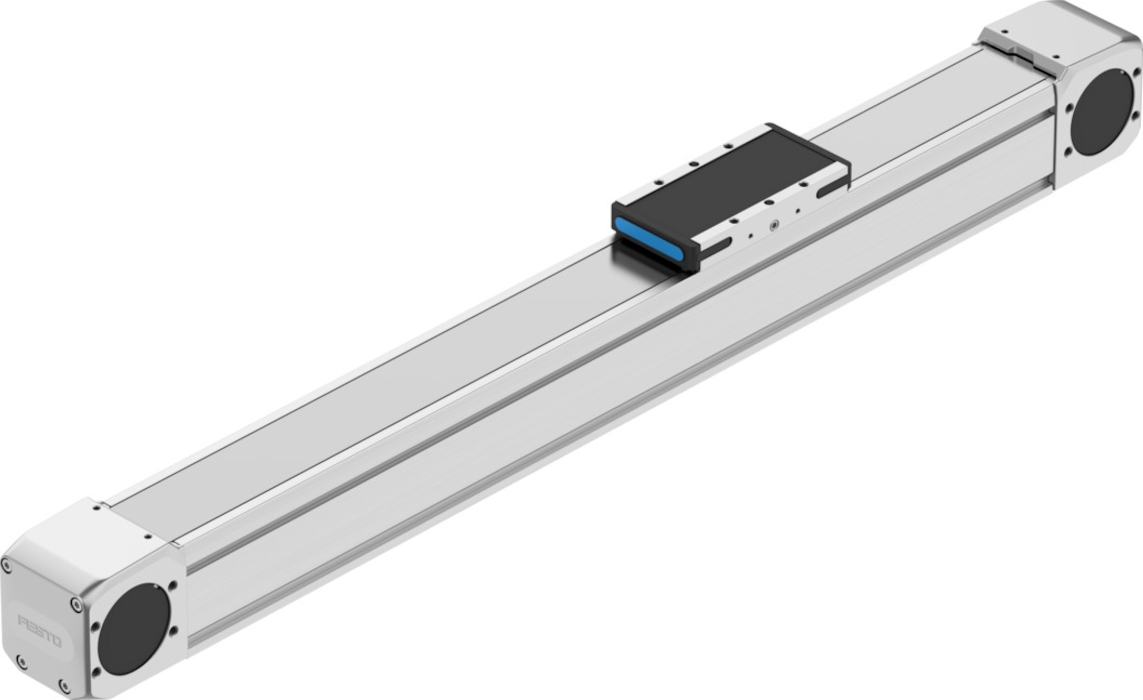

Napęd z paskiem zębatym ELGD_TB
Wielkość | 60 - 80 |
Konstrukcja | Elektromechaniczna oś liniowa |
Symbol | 00991212 |
Temperatura otoczenia | do 60 GC |
My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | od 60 - od 162 NM |
Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | od 60 - od 162 NM |
Odległość między powierzchnią wózka a środkiem prowadnicy | od 42.8 - od 62 MM |
Maks. siła posuwu Fx | od 350 - od 800 N |
Skrętny moment bezwładności It | 192900 - 405000 Y12 |
Masowy moment bezwładności JH na metr skoku | od 0.3128 - od 1.12563 KGC |
Masowy moment bezwładności JL na kg obciążenia efektywnego | od 2.4822 - od 4.6161 KGC |
Masowy moment bezwładności JO | od 2.1016 - od 7.5216 KGC |
Stała posuwu | od 99 - od 135 Y13 |
Referencyjna żywotność | od 5000 KM |
Interwał konserwacji | Smarowanie na cały okres użytkowania |
Ruchoma masa własna | od 490 - od 1110 G |
Masa podstawowa przy 0 mm skoku | od 2486 - od 4715 G |
Dodatkowa masa na 10 mm skoku | od 49 - od 79 G |
Ugięcie dynamiczne (obciążenie w ruchu) | 0,05% długości osi, maksymalnie 0,5 mm |
Ugięcie statyczne (obciążenie podczas postoju) | 0,1% długości osi |
