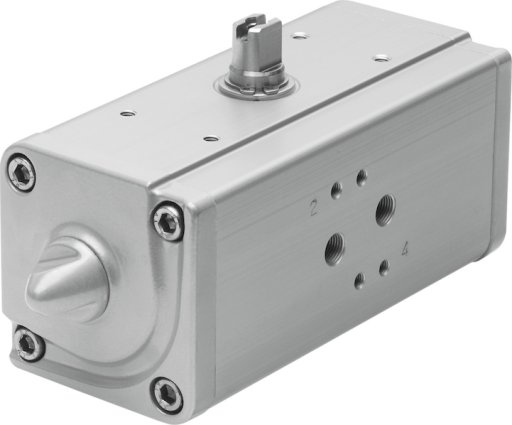

Napędy ćwierćobrotowe DAPS
Wielkość napędu zaworu | 0015 - 0480 |
Układ otworów w kołnierzu | F03 - F10 |
Kąt obrotu | od 90 DEG |
Głębokość połączenia wałka | od 13.2 - od 38.5 MM |
Pozycja montażu | dowolny |
Sposób działania | dwustronnego działania - Jednostronnego działania |
Konstrukcja | Mechanizm dźwigniowy |
Kierunek zamykania | zamykanie z prawej strony |
Symbol | 00991265 - 00991266 |
Safety Integrity Level (SIL) | do SIL 2 Low Demand mode |
Ciśnienie robocze/MPA | od 0.1 do 0.84 - od 0.56 do 0.84 MPA |
Ciśnienie robocze/BAR | od 1 do 8.4 - od 5.6 do 8.4 BAR |
Znak CE (patrz deklaracja zgodności) | zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX) |
Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK EX |
Jednostka certyfikująca | TÜV Nord 212170801 |
ATEX-Kategoria: gaz | II 2G |
ATEX-Kategoria: pył | II 2D |
Rodzaj zabezpieczenia przed zapłonem dla gazu | Ex h IIC T6...T3 Gb X |
Ex-Rodzaj ochrony przed zapłonem pyłów | Ex h IIIC T85°C...T200°C Db X |
Ochrona przeciwwybuchowa Ex— temperatura otoczenia | -20°C <= Ta <= +60°C - -20°C <= Ta <= +150°C |
