Liczba wariantów: 28

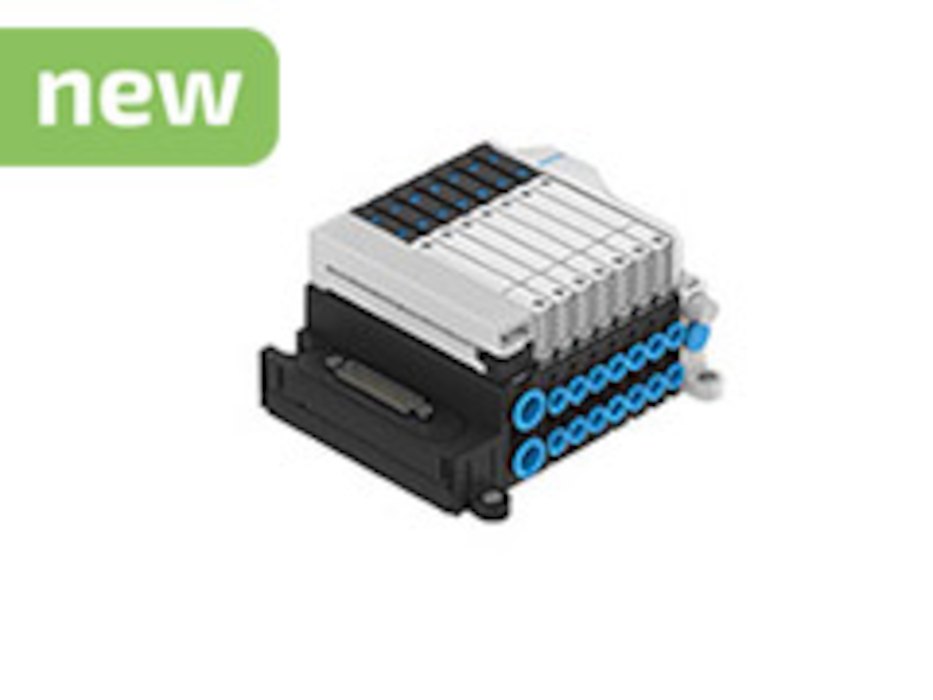

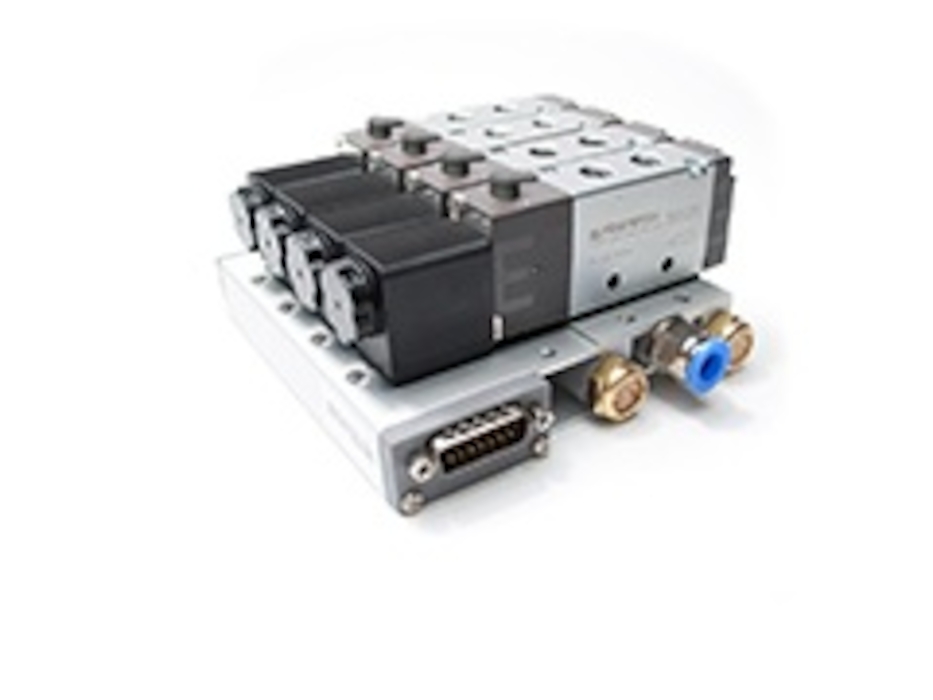

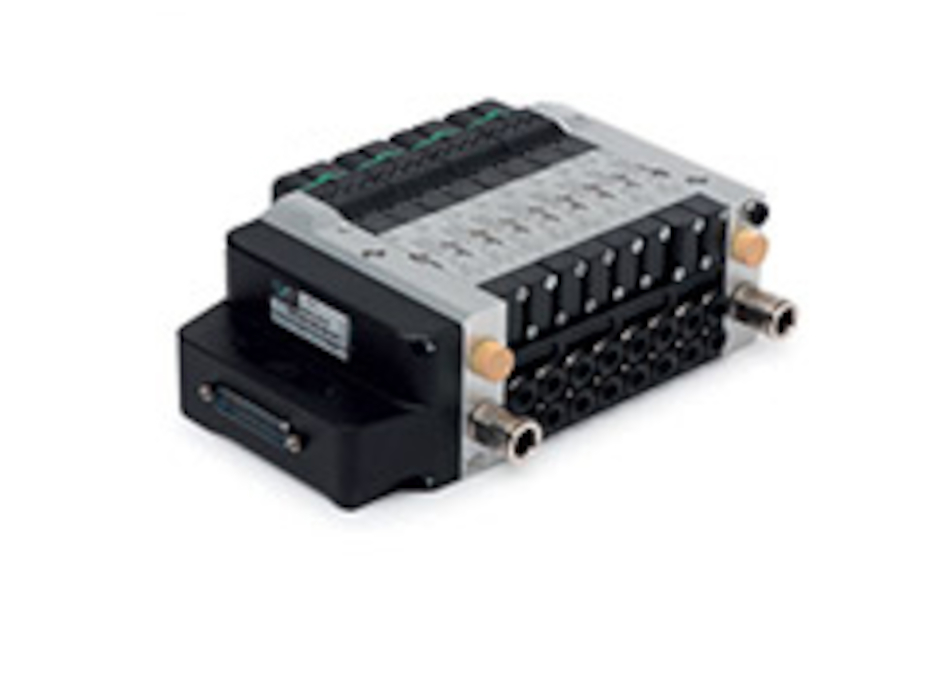

Wyspa zaworowa - kompleksowy moduł sterujący, składający się z zespołu bloku przyłączeniowego (z zaworami) lub bloku zaworów oraz akcesoriów elektrycznych takich jak łączniki, gniazda itd. Zintegrowane zestawy zaworów sterowane są z użyciem pojedynczego połączenia. Wyspa zaworowa to gwarancja oszczędności przestrzeni oraz kosztów, poprzez zredukowanie liczby przyłączy elektrycznych, pneumatycznych czy hydraulicznych. Z uwagi na fakt indywidualnego doboru zaworów pod kątem średnic, sposobu ich działania i sterowania, wyspy zaworowe wykorzystywane są pod konkretne aplikacje.
Wyspy zaworowe 15V
Wyspa zaworowa serii 15V przy zachowaniu kompaktowej i modułowej budowy, gwarantuje także świetną wydajność pracy. Wyspa jest zupełnie nowym projektem w którym osiągnięto optymalne połączenie pneumatyki oraz rozwiązań mechatronicznych. Wyspa spełnia wszystkie wymagania przemysłu 4.0 dotyczące zwiększenia wydajności wytwarzania oraz integracji inteligentnych maszyn przy możliwości elastycznych zmian w sam moduł wyspy.
Wszystkie zawory montowane na wyspie niezależnie od funkcjonalności ustandaryzowano do jednolitych rozmiarów 15mm- grubości. Nowa wyspa zaworowa serii 15V charakteryzuje się błyskawicznym czasem reakcji oraz pełną komunikacją z maszynami sterowniczymi, zarówno PLC jak i CNC. Wyspa posiada cztery protokoły: Profibus, 37 Multipin, Profinet oraz EtherNet/IP. Uniwersalność wyspy polega na całkowitej kompatybilności z wszystkim protokołami oraz na podłączeniu do 32 elektrozaworów w jednym bloku. Natężenie przepływu może osiągać wartość aż 830 Ml/min.
Korpus wyspy zaworowej dla osiągnięcia optymalnej wytrzymałości, wagi oraz jakości wykonania został wyprodukowany ze stopu aluminium oraz technopolimeru. Tłoki wraz z uszczelnieniami są wykonane z elastomeru, oraz stali nierdzewnej AlSi 302. Dużą zaletą wyspy zaworowej jest możliwość działania nie tylko w warunkach dodatniego ciśnienia ale także w próżni, co czyni ja bardziej uniwersalną dla większej liczby aplikacji.
Dobre rozplanowanie ułożenia wtyków oraz podłączeń, umieszczonych po tej samej stronie gdzie piloty gwarantuję dobrą ergonomię pracy z wyspą. Standardowe podstawy bazy zaworów sa pojedyncze, co gwarantuje łatwą podmianę konkretnego zaworu. Zapewniają to także pewne złącza wciskane, które optymalizują przestrzeń całej wyspy. Stopień ochrony przed wodą zapewnia IP67 oraz obudowa odporna na zanieczyszczenia zewnętrzne.
Wyspę zaworową można zakupić zmontowaną w kompletny blok jak i dokupić pojedyncze części zapasowe.
Wyspy zaworowe MPV
Typoszereg wysp zaworowych MPV firmy Vesta umożliwia zintegrowanie sterowania elektrycznego w popularnych elektrozaworach serii „K”. Każdy moduł przyłączeniowy umożliwia sterowanie pracą pary zaworów, w dwóch rozmiarach przyłączeniowych: „T1” i „T2”. Dla rozmiaru „T1” możliwe jest zintegrowanie sterowania elektrozaworów „K” w rozmiarze G1/8 oraz zaworów sterowanych bezpośrednio MPB Ø4. Dla rozmiaru „T2” możliwe jest zintegrowanie sterowania elektrozaworów „K” w rozmiarze G1/4 oraz zaworów sterowanych bezpośrednio MPB G1/8. System MPV umożliwia pracę z zaworami 5/2, 5/3 oraz 2x3/2 przy zasilaniu 24VDC lub 24VDC. Dzięki dużej wszechstronności systemu możliwe jest jednoczesne sterowanie 32 cewkami.
Zastosowanie wysp zaworowych
Wyspa zaworowa może być wykorzystywana jako samodzielna, kompletna jednostka sterująca urządzeniem maszyną, stanowiskiem lub częścią linii produkcyjnej. W tym ostatnim przypadku obligatoryjnym wyposażeniem musi być moduł sterowania programowalnego oraz opcjonalnie różne wersje paneli operatorskich.
Wyspa zaworowa poprzez wykorzystanie modułów komunikacji, może być nadrzędnym sterownikiem sieci wysp podrzędnych, bloków bateryjnych i pojedynczych zaworów elektropneumatycznych, elektrycznych urządzeń wykonawczych itp. Niezbędnym wyposażeniem wyspy w tym przypadku jest moduł komunikacji z wykorzystywanymi magistralami sieciowymi.
Wyspa zaworowa może być także stosowana jako jednostka pracująca pod nadzorem nadrzędnego sterownika lub inteligentnej wyspy zaworowej: w tym przypadku własny sterownik zastąpiony zostaje modułem komunikacji z nadrzędnym sterownikiem.
Budowa wysp zaworowych
Wyspa zaworowa składa się z 4 podstawowych grup modułów:
- modułów części elektrycznej: wejść i wyjść sygnałów binarnych i cyfrowych, wejść i wyjść sygnałów analogowych, zasilania i osprzętu
- modułów części elektropneumatycznej i zaworowej
- modułów komunikacji z magistralami sieciowymi
- modułów sterowania programowalnego z zapewnieniem kompatybilności wyspy i sterowników różnych producentów
Wyspa zaworowa
Faq - Wyspy zaworowe - Najczęściej zadawane pytania
Wyspa zaworowa to połączenie pojedynczych zaworów o różnej funkcji (np. 5/2 lub 5/3) z jednym układem zasilania pneumatycznego i sterowania (np. Multipin lub komunikacja przemysłowa tj. Profinet czy Ethercat). W porównaniu do płyt zaworowych sterowanie zaworów z cewkami elektromagnetycznymi odbywa się indywidualnie, poprzez zasilenie jednej z nich.
Największą zaletą wysp zaworowych jest oszczędność miejsca, optymalizacja i wydajność pracy a co za tym idzie redukcja kosztów. Mają zastosowanie przy sterowaniu od małych maszyn do dużych procesów technologicznych. W zależności od producenta na jednej wyspie zaworowej może się znajdować nawet do kilkudziesięciu zaworów. W przypadku wysp zaworowych serii 15V firmy Aignep może się znajdować maksymalnie 32 zaworów jednocewkowych lub 16 zaworów dwucewkowych lub po prostu ich kombinacja.
Przy doborze wysp zaworowych odbiorca musi zadeklarować o jakiej funkcjonalności zawory będą znajdować się na wyspie, np. 3/2, 5/3 itp., jaka będzie ich poszczególna ilość oraz jak będzie sterowana wyspa czyli np. poprzez wspomnianą już wcześniej komunikację przemysłową, np. Profibus lub IO-Link lub po prostu przez Multipin. W przypadku modułu Multipin gdzie może to być przyłącze o 25 lub 37 pinach, każdy pin steruje odpowiednio cewką elekromagnetyczną.
Wyspy zaworowe są powszechnie stosowane w różnych gałęziach przemysłu, w tym w produkcji, automatyce przemysłowej, przemyśle spożywczym, przemyśle farmaceutycznym oraz wszędzie tam, gdzie potrzebne jest skoordynowane sterowanie wieloma zaworami.
Wyspa zaworowa integruje wiele zaworów w jednej jednostce. Zawory są sterowane za pomocą sygnałów elektrycznych lub komunikacji przemysłowej np. Profinet. W zależności od otrzymanego sygnału, odpowiednie zawory na wyspie są otwierane lub zamykane.
Tak, wiele firm oferuje możliwość dostosowania wyspy zaworowej do konkretnych potrzeb klienta. To może obejmować wybór liczby i rodzaju zaworów, konfiguracji przewodów oraz różnych opcji sterowania.
Na rynku dostępne są różne typy wysp zaworowych, które różnią się między sobą konstrukcją, liczbą i rodzajem zaworów, sposobem sterowania oraz innymi cechami. Wybór odpowiedniego rodzaju wyspy zaworowej zależy od konkretnych wymagań systemu.
Tak, wyspy zaworowe są często używane w połączeniu z innymi urządzeniami kontrolnymi, takimi jak sterowniki PLC, sensory, przełączniki itp. Pozwala to na skomplikowane i precyzyjne sterowanie systemem.
Tak, korzystanie z wysp zaworowych może przynieść znaczne oszczędności. Poprzez centralizację kontroli nad zaworami, można zredukować koszty związane z instalacją i konserwacją indywidualnych zaworów. Ponadto, poprawa efektywności systemu może przynieść dodatkowe oszczędności.
Główną różnicą jest to, że wyspy zaworowe integrują wiele zaworów w jednym urządzeniu, co umożliwia centralizowane sterowanie. W przypadku indywidualnych zaworów, każdy zawór musi być kontrolowany oddzielnie, co może być bardziej skomplikowane i wymagać więcej miejsca.
W większości przypadków, tak. Wyspy zaworowe są zazwyczaj zaprojektowane tak, aby można było je łatwo zintegrować z istniejącymi systemami sterowania. Mogą jednak występować pewne ograniczenia, więc zawsze warto skonsultować się z producentem lub dostawcą.
Diagnozowanie problemów z wyspą zaworową zazwyczaj wymaga wiedzy technicznej. Może obejmować sprawdzenie sygnałów sterujących, badanie stanu zaworów i uszczelek, a także sprawdzenie czy nie ma widocznych uszkodzeń mechanicznych.
Jednym z trendów jest coraz większa automatyzacja i digitalizacja. Oznacza to, że coraz więcej wysp zaworowych jest zdolnych do zdalnego sterowania i monitoringu. Inny trend to rosnące zastosowanie materiałów o wysokiej odporności na korozję i zasolenie, co pozwala na ich użycie w coraz trudniejszych warunkach.
