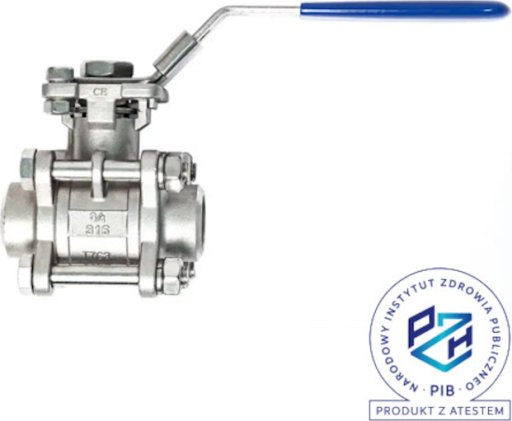

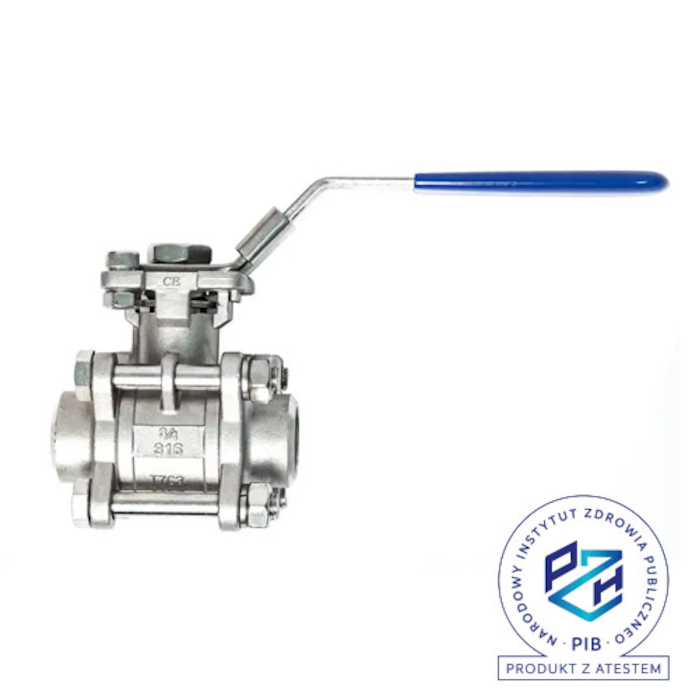

Zawór kulowy 3-elementowy nierdzewny do wspawania FLOWMATIK 316 PTFE PN63 z płytą ISO 1/2"-4" z blokadą
Materiał korpusu | Stal nierdzewna AISI 316 |
Materiał kuli | Stal nierdzewna AISI 316 |

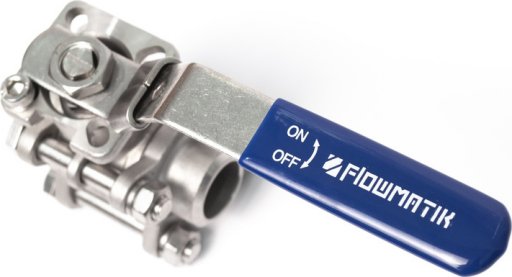

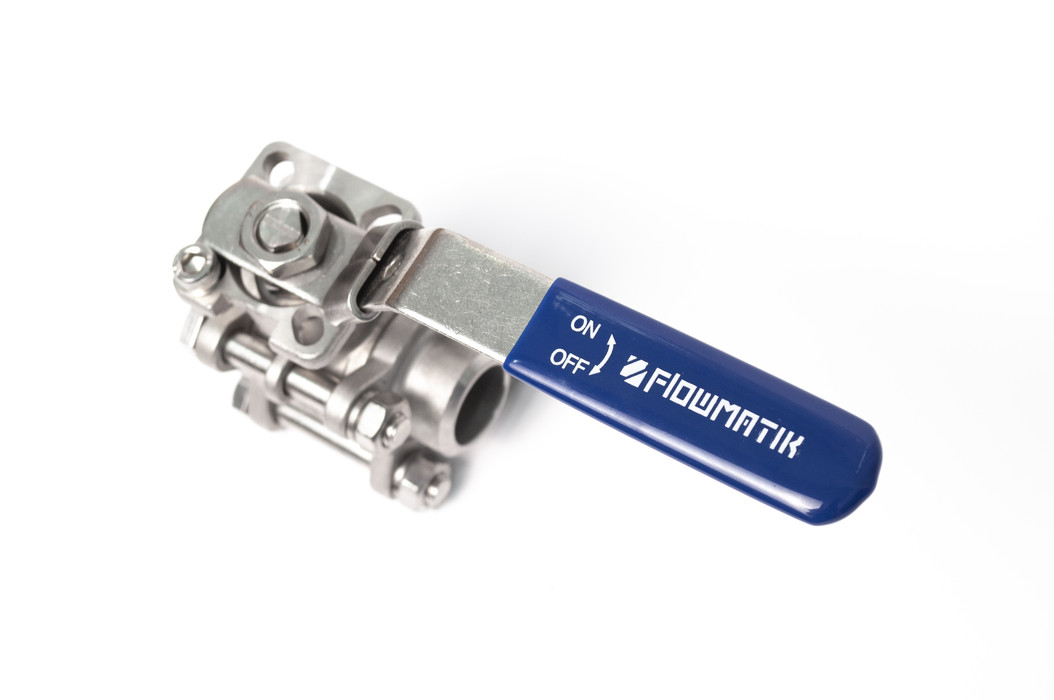

Materiał rączki | Stal nierdzewna AISI 304 |
Uszczelnienia | NBR |
Uszczelnienie kuli | PTFE |
Ciśnienie robocze | max. 63 bar (1000 Psi) |
Temperatura pracy | do +180 °C |
Zastosowanie | Ta seria zaworów kulowych jest szeroko stosowana w rurociągach naftowych, chemicznych, spożywczych, farmaceutycznych, wodnych, stoczniowych, wodociągowych i kanalizacyjnych, energetycznych, hutniczych i innych systemach. Może być stosowana w różnych korozyjnych i niekorozyjnych gazach i cieczach. Zawory nie mają zastosowania w instalacjach pary i próżni. |
Gwint | 1/2" - 4" |
D | 15 mm - 96 mm |
D1 | 17 mm - 104 mm |
D2 | 22 mm - 115 mm |
H | 75 mm - 172 mm |
H1 | 42 mm - 128 mm |
h | 9 mm - 18,5 mm |
M | 36 mm - 70 mm |
L | 66 mm - 222 mm |
N | 42 mm - 102 mm |
R1 | 3 mm - 4,5 mm |
R2 | 3 mm - 5,5 mm |
