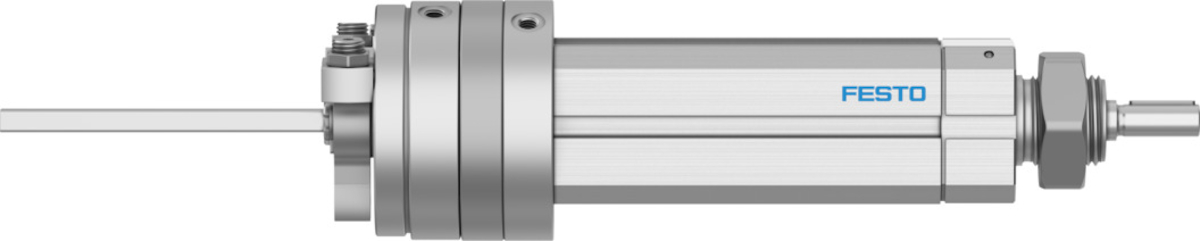

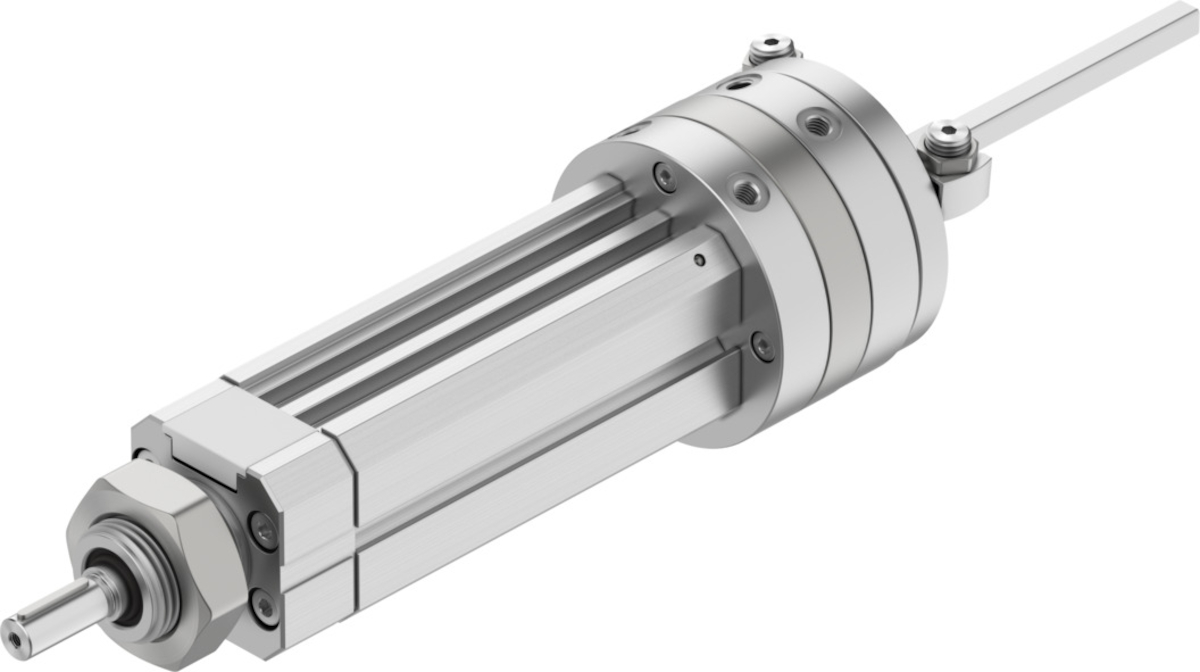

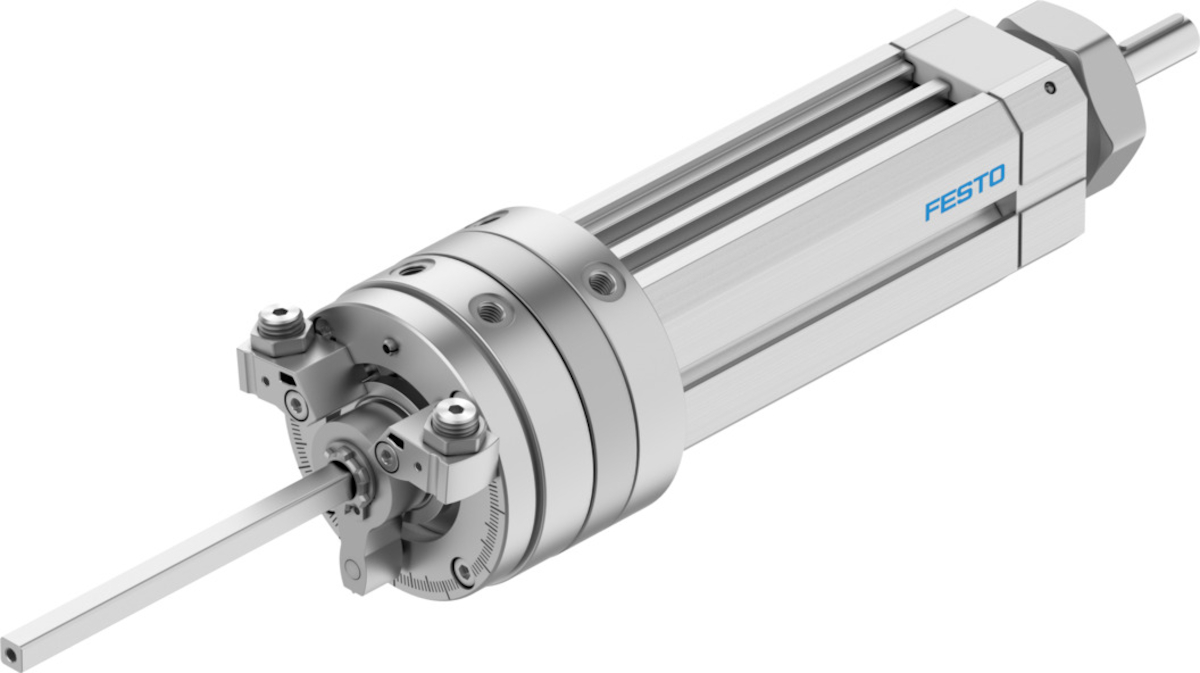

Napędy obrotowo-liniowe DSL

Napędy obrotowo-liniowe DSL

Zakres ustawiania kąta obrotu	do 270 - do 240 DEG
Skok	od 25 - od 160 MM
Ø tłoka	16 mm - 40 mm
Kąt obrotu	do 272 - do 240 DEG
Amortyzacja	elastyczne pierścienie/płytki amortyzujące z obu stron - Amortyzatory w obu położeniach końcowych
Pozycja montażu	dowolny
Precyzyjna regulacja	-6 - -3 DEG
Sposób działania	dwustronnego działania
Konstrukcja	Tłok łopatkowy
Sygnalizacja położenia	do wyłącznika zbliżeniowego
Symbol	00991268 - 00991269
Warianty	Dwustronne tłoczysko - Dwustronne tłoczysko z otworem przelotowym
Zabezpieczenie przed obrotem / prowadzenie	prowadzenie na łożyskach ślizgowych - prowadnica kulkowa
Ciśnienie robocze	od 2.5 do 8 BAR
Maks. prędkość uderzenia	0.5 MMS
Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi)	0.7 - 2 HZ
Luz kątowy przy obrocie	0.05 - 2 DEG
Powtarzalność	0.1 - 1 DEG
Medium robocze	Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego	Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Warianty produktu

DSL-16-25-270-P-A-S2-B Jednostka obrotowo-liniowa

do 270

od 25

DSL-16-25-270-CC-A-S2-B Jednostka obrotowo-liniowa

15

do 246

DSL-16-25-270-P-A-S20-B Jednostka obrotowo-liniowa

do 270

od 25

DSL-16-25-270-CC-A-S20-B Jednostka obrotowo-liniowa

15

do 246

DSL-16-40-270-P-A-S2-B Jednostka obrotowo-liniowa

do 270

od 40

DSL-16-40-270-CC-A-S2-B Jednostka obrotowo-liniowa

15

do 246

DSL-16-50-270-P-A-S2-B Jednostka obrotowo-liniowa

do 270

od 50

DSL-16-50-270-CC-A-S2-B Jednostka obrotowo-liniowa

15

do 246

DSL-16-80-270-P-A-S2-B Jednostka obrotowo-liniowa

do 270

od 80

DSL-16-80-270-CC-A-S2-B Jednostka obrotowo-liniowa

15

do 246

DSL-16-100-270-P-A-S2-B Jednostka obrotowo-liniowa

do 270

od 100

DSL-16-100-270-CC-A-S2-B Jednostka obrotowo-liniowa

15

do 246

DSL-20-25-270-P-A-S2-B Jednostka obrotowo-liniowa

do 270

od 25

DSL-20-25-270-CC-A-S2-B Jednostka obrotowo-liniowa

12

do 246

DSL-20-25-270-P-A-S20-B Jednostka obrotowo-liniowa

do 270

od 25

DSL-20-40-270-P-A-S2-B Jednostka obrotowo-liniowa

do 270

od 40

DSL-20-40-270-CC-A-S2-B Jednostka obrotowo-liniowa

12

do 246

DSL-20-40-270-P-A-S20-B Jednostka obrotowo-liniowa

do 270

od 40

DSL-20-40-270-CC-A-S20-B Jednostka obrotowo-liniowa

12

do 246

DSL-20-50-270-P-A-S2-B Jednostka obrotowo-liniowa

do 270

od 50

DSL-20-50-270-CC-A-S2-B Jednostka obrotowo-liniowa

12

do 246

DSL-20-50-270-P-A-S20-B Jednostka obrotowo-liniowa

do 270

od 50

DSL-20-50-270-CC-A-S20-B Jednostka obrotowo-liniowa

12

do 246

DSL-20-80-270-P-A-S2-B Jednostka obrotowo-liniowa

do 270

od 80

DSL-20-80-270-CC-A-S2-B Jednostka obrotowo-liniowa

12

do 246
