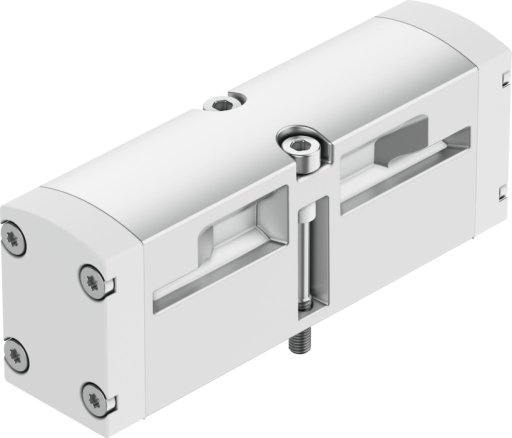

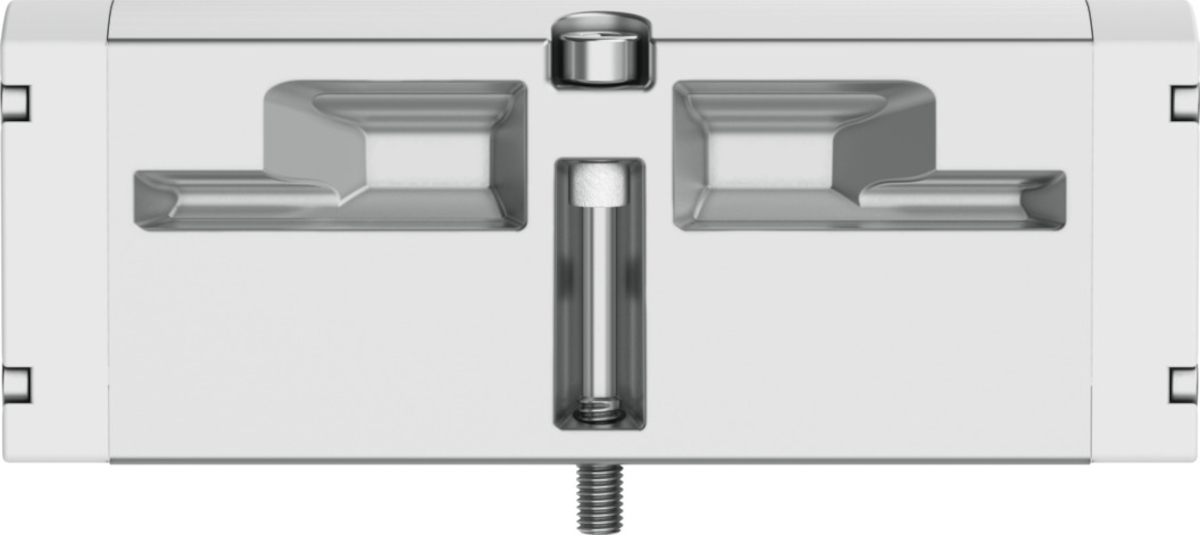

Zawory znormalizowane VSPA

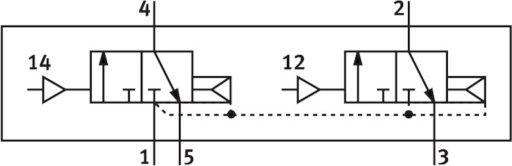

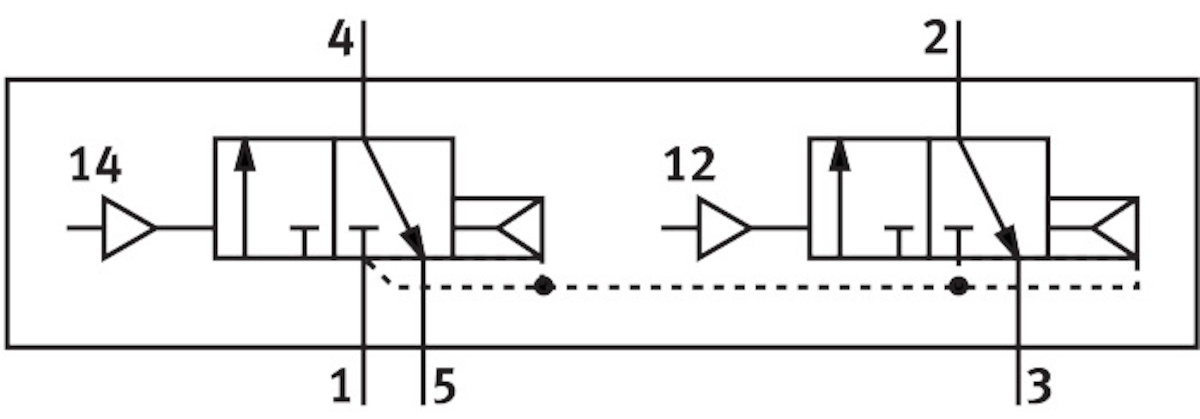

Funkcja zaworu | 2x3/2 zamknięty monostabilny - 5/3 zamknięty |
Konstrukcja | Zawór tłoczkowo-suwakowy |
Funkcja odpowietrzenia | z możliwością dławienia |
Sposób uszczelnienia | miękki |
Rodzaj sterowania | bezpośrednie |
Kierunek przepływu | jednokierunkowy - rewersyjny |
Symbol | 00991018 - 00991986 |
Pokrycie | przekrycie dodatnie |
Przepływ zaworu | 650 - 1250 L2 |
Przepływ zaworu na pojedynczej płycie przyłączeniowej | od 1000 - od 500 L2 |
Przepływ zaworu, zabudowanego na bloku pneumatycznym | od 900 - od 450 L2 |
Maks. moment dokręcenia, mocowanie zaworu | od 1.8 do 2.2 - od 0.9 do 1.1 NM |
Przyłącze pneumatyczne 4 | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1 - Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-1 |
Pozycja montażu | dowolny |
Spełnia normę | ISO 15407-1 |
Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
Zgodność z LABS | VDMA24364-B1/B2-L |
Temperatura medium | od -10 do 60 GC |
