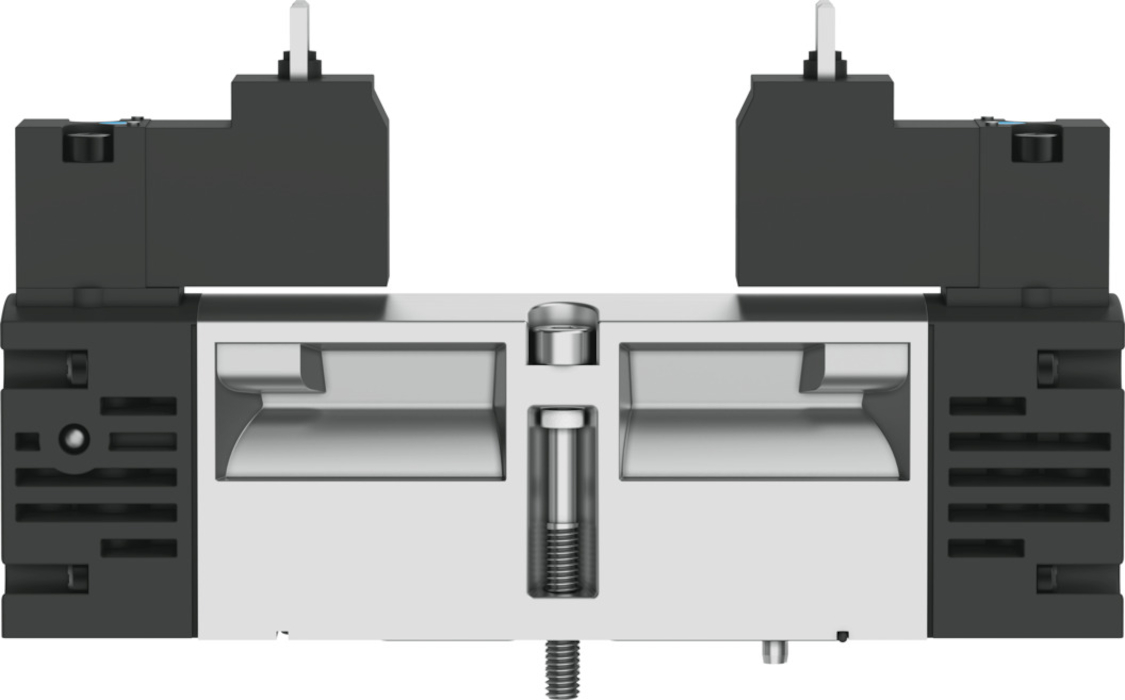

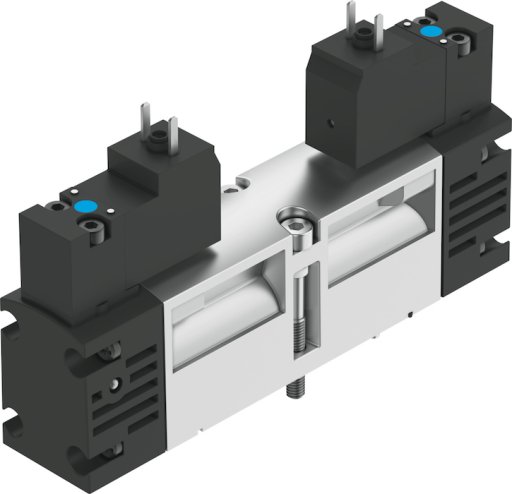

Zawory znormalizowane VSVA z indywidualnymi przył

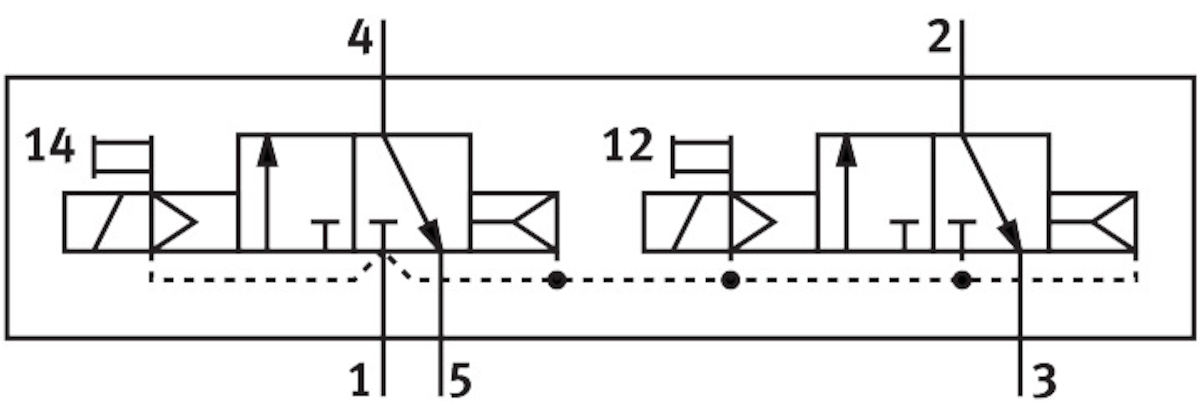

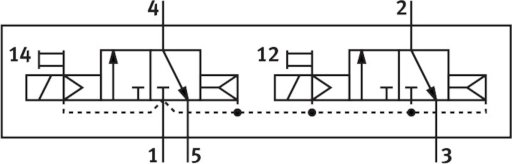

Funkcja zaworu | 2x3/2 zamknięty monostabilny - 5/3 odpowietrzony |
Stopień ochrony | IP65 |
Ciśnienie robocze/MPA | od 0.2 do 1 - od 0.3 do 0.8 MPA |
Ciśnienie robocze/BAR | od 2 do 10 - od 3 do 8 BAR |
Konstrukcja | Zawór tłoczkowo-suwakowy - Konstrukcja z uszczelnieniami na tłoczku |
Funkcja odpowietrzenia | z możliwością dławienia |
Sposób uszczelnienia | miękki |
Rodzaj sterowania | sterowanie pilotem |
Przyłącze zasilania powietrzem pilotów | wew. |
Kierunek przepływu | jednokierunkowy |
Symbol | 00991082 - 00991805 |
Pokrycie | przekrycie dodatnie - pokrycie ujemne |
Wskaźnik stanu sygnału | LED - Przy pomocy osprzętu |
Przepływ zaworu | 1250 - 1289 L2 |
Przepływ zaworu na pojedynczej płycie przyłączeniowej | od 1000 - od 1289 L2 |
Przepływ zaworu, zabudowanego na bloku pneumatycznym | od 900 - od 1283 L2 |
Maks. moment dokręcenia, mocowanie zaworu | od 1.8 do 2.2 - od 5 NM |
Przyłącze pneumatyczne 4 | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1 - Płyta przyłączeniowa wielkość 1 wg ISO 5599-1 |
Pozycja montażu | dowolny |
Spełnia normę | ISO 15407-1 - ISO 5599-1 |
