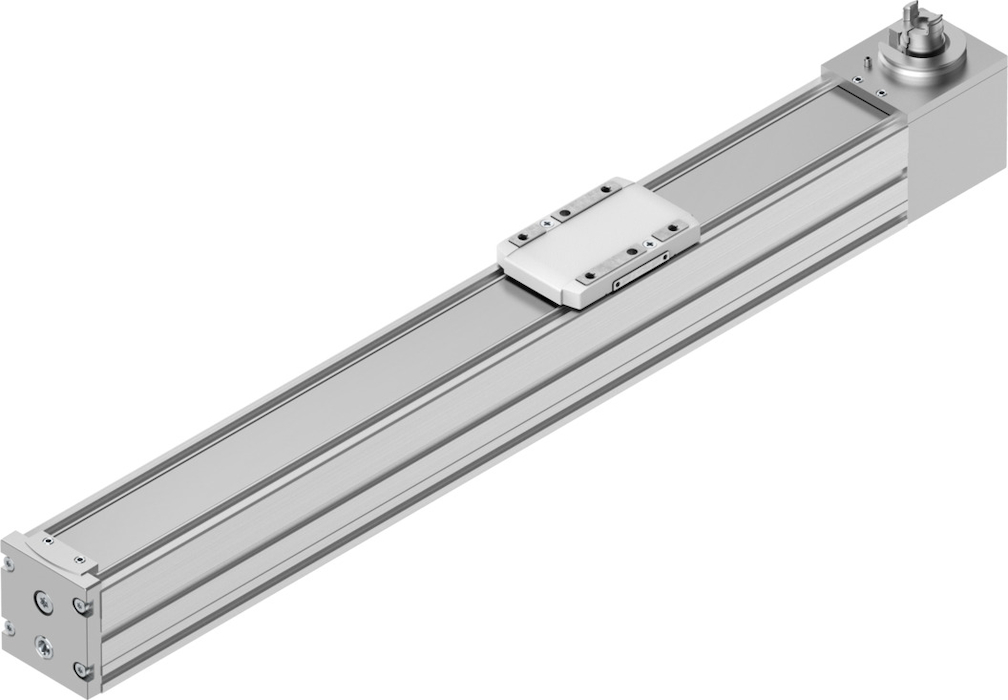

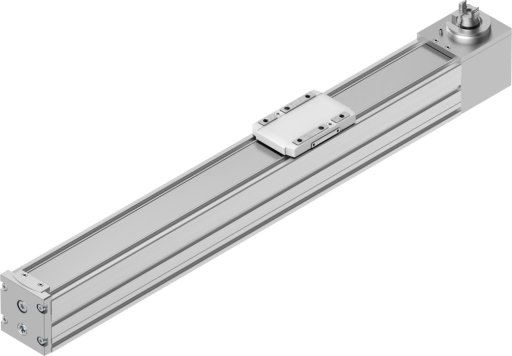

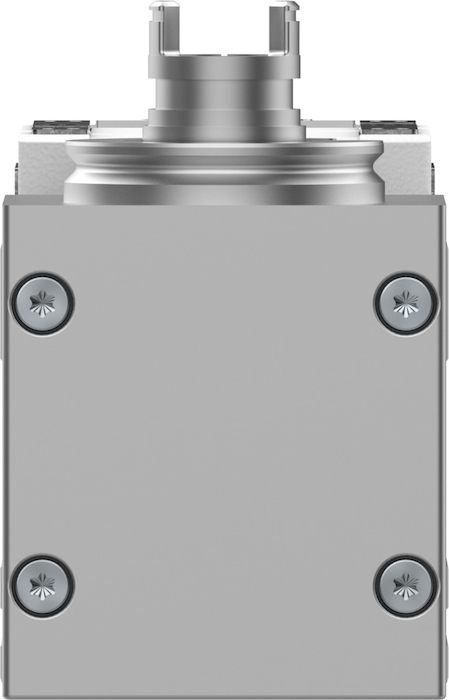

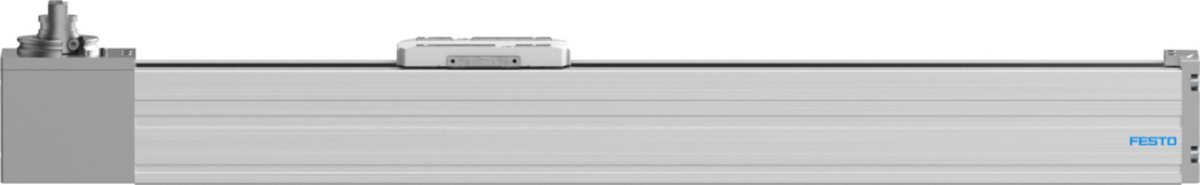

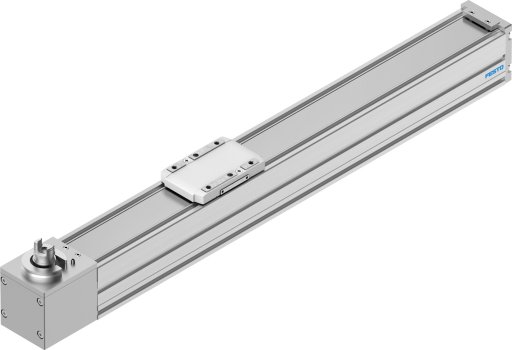

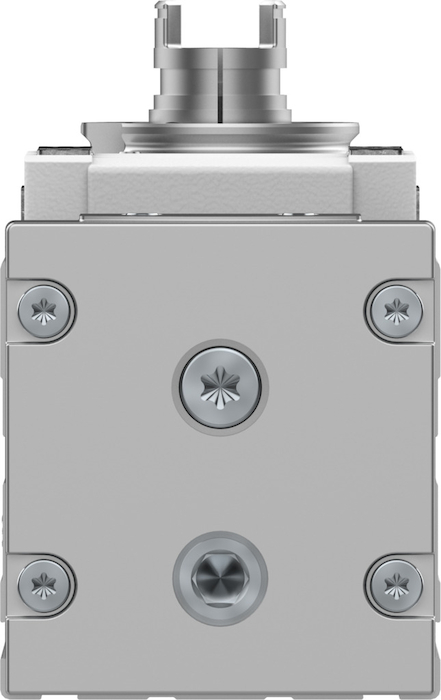

Napędy z paskiem zębatym ELGC-TB
Wielkość | 45 - 80 |
Maks. prędkość | od 1.2 - od 1.5 M/S |
Pozycja montażu | dowolny |
Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
Konstrukcja | Elektromechaniczna oś liniowa |
Typ silnika | Silnik skokowy |
Symbol | 00991212 |
Sygnalizacja położenia | do wyłącznika zbliżeniowego |
Maks. przyspieszenie | od 15 MS2 |
Powtarzalność | ±0,1 mm |
Czas pracy ciągłej | 100% |
Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki |
Stopień ochrony | IP40 |
Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | od 20 - od 220 NM |
My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | od 17 - od 207 NM |
Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | od 17 - od 207 NM |
Skrętny moment bezwładności It | 8500 - 90500 Y12 |
Masowy moment bezwładności JH na metr skoku | od 0.0281 - od 0.1927 KGC |
Masowy moment bezwładności JL na kg obciążenia efektywnego | od 0.9119 - od 2.793 KGC |
Masowy moment bezwładności JO | od 0.1862 - od 2.912 KGC |
