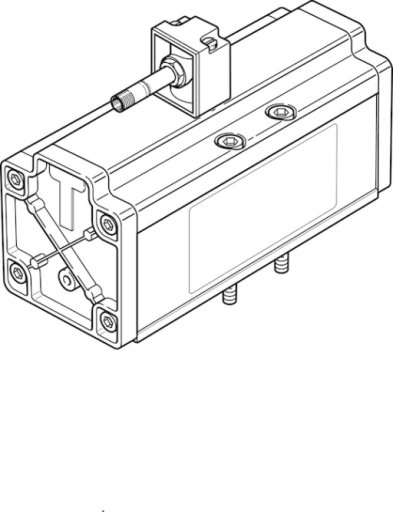

Zawory znormalizowane ISO 5599-1

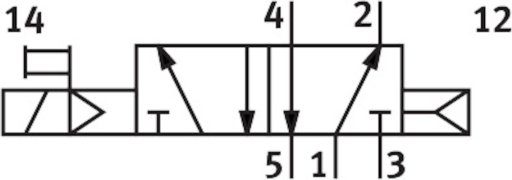

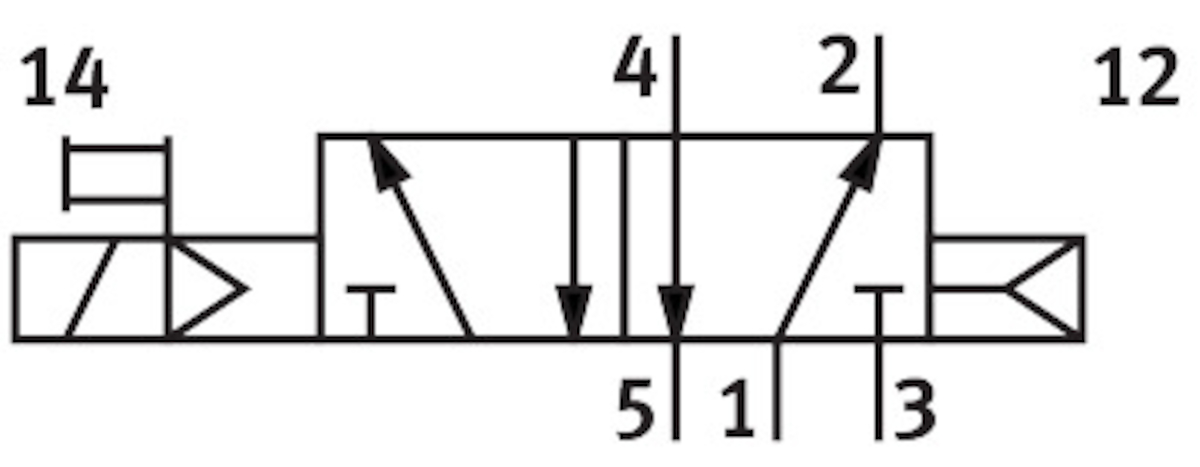

Funkcja zaworu | 5/2 monostabilny - 5/2 bistabilny |
Funkcja odpowietrzenia | z możliwością dławienia |
Sposób uszczelnienia | miękki |
Pomocnicze sterowanie ręczne | bez blokady |
Kod ISO | 355 - 451 |
Rodzaj sterowania | sterowanie pilotem |
Kierunek przepływu | jednokierunkowy |
Symbol | 00991005 - 00991049 |
Przyłącze pneumatyczne 4 | Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1 - Płyta przyłączeniowa wielkość 3 wg ISO 5599-1 |
Pozycja montażu | dowolny |
Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
Zgodność z LABS | VDMA24364-B1/B2-L |
Temperatura medium | od -10 do 60 - od -10 do 50 GC |
Temperatura otoczenia | od -10 do 50 GC |
Typ mocowania | na płycie przyłączeniowej |
Przyłącze pneumatyczne 1 | Płyta przyłączeniowa wielkość 4 wg ISO 5599-1 - Płyta przyłączeniowa wielkość 3 wg ISO 5599-1 |
Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1 - Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1 |
Przyłącze pneumatyczne 3 | Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1 - Płyta przyłączeniowa wielkość 3 wg ISO 5599-1 |
Przyłącze pneumatyczne 5 | Płyta przyłączeniowa wielkość 4 wg ISO 5599-1 - Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1 |
