Osuszacz chłodniczy DRYPOINT RA

  • Produkty
Temperatura otoczenia:
od 2°C do 50°C
Maksymalne nadciśnienie robocze:
RA 20 - Ra 960 od 4 do 16; RA 1080 - RA 8800 od 4 do 16 bar
Temperatura medium:
max 70°C
Ocena średnia:
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
Liczba wariantów: 26


Nasz osuszacz chłodniczy to wyjątkowo skuteczne osuszanie przy niskich kosztach eksploatacji.

Główne cechy konstrukcyjne (zasada działania) osuszacza ziębniczego: pionowe rozmieszczenie wymiennika ciepła – wilgotny kondensat wraz z sprężonym powietrzem napływa od góry by osiąść na jego dnie (zgodnie z prawami fizyki!).

Wymuszony zostaje ruch powietrza do góry, pozostałości kondensatu wytrącana jest do dużej, przestronnej komory, następnie dzięki bekomatowi kondensat zostaje wydalony na zewnątrz układu osuszacza kondensacyjnego.





osuszacz-ziebniczy 1. Optymalne osuszanie dzięki wysoce efektywnemu wymiennikowi ciepła.

2. Maksymalna wydajność = minimalne koszty energii.

3. Niskie spadki ciśnienia.
4. Bekomat jako standardowe wyposażenie.
5. Korzystna relacja ceny do jakości.

Specyfikacja osuszaczy chłodniczych

Temperatura otoczenia: od 2 C do 50 °C
Temperatura medium: max 70 °C
Ciśnienie robocze:

RA 20-RA 960 od 4 bar do 16 bar ; RA 1080-RA 8800 od 4 bar do 14 bar

Zasilanie:

RA 20-RA 960: 230V, 50 Hz ze sterownikiem DMC 15 ; RA 1080-RA 8800: 400V, 50 Hz ze sterownikiem DMC 24;



*przepływ podany zgodnie z normą DIN/ISO 7183
Wszystke modele wyposażone w automatyczny zrzut kondensatu typu BEKOMAT w standardzie.
By chronić osuszacz zalecany montaż filtra wstępnego przed osuszaczem o stopniu filtracji minimum 5µm.

Inne warianty osuszaczy ziębniczych

W przypadku innego ciśnienia roboczego niż 7 bar, wydatek przepływu podany w powyżej tabeli należy pomnożyć przez właściwy współczynnik korekcyjny f1.


bar[g]45678101214
Współczynnik korekcyjny (f1)0,770,860,9311,051,141,211,27

W przypadku innej temperatury otoczenia niż 40˚C, wydatek przepływu podany w powyżej tabeli należy pomnożyć przez właściwy współczynnik korekcyjny f2.

Temperatura ˚C253035404550
Współczynnik korekcyjny (f2)10,960,910,850,760,64

W przypadku innej temperatury sprężonego powietrza na wejściu niż 35˚C, wydatek przepływu podany w powyżej tabeli należy pomnożyć przez właściwy współczynnik korekcyjny f3.


Temperatura ˚C25303540455055606570
Współczynnik korekcyjny (f2)1,271,2110,840,70,570,480,42Na zapytanie



W przypadku wymaganego innego punktu rosy iż 3˚C, wydatek przepływu podany w powyżej tabeli należy pomnożyć przez właściwy współczynnik korekcyjny f4.

Temperatura ˚C35710
Współczynnik korekcyjny (f2)11,091,191,37



Sterowniki elektroniczne do osuszaczy ziębniczych

Temperatura ˚C253035404550
Współczynnik korekcyjny (f2)10,960,910,850,760,64

Sterownik elektroniczny DMC 18

    • w zastępstwie DMC14

    • 3 cyfrowy wyświetlacz

    • wyświetlanie punktu rosy PDP (°C lub °F)

    • kontrola BEKOMAT’u poprzez DMC18:

    • a) wyświetlanie alarmu przy niesprawności BEKOMATu

    • b) uruchomienie funkcji Test BEKOMATu poprzez sterownik

    • styk bezpotencjałowy Alarmu

    • LED dla wyświetlenia alarmu

    • licznik godzin pracy

    • przypomnienie o serwisie (okres nastawialny)

    • różne napięcia zasilania (100…240V, 50–60 Hz)

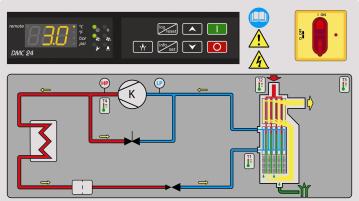

    Sterownik elektroniczny DMC 24

    • zastępuje DMC20 we wszystkich modelach 3 fazowych

    • rozszerzone sterowanie wentylatora (AFC = Advanced Fan Control)
    - sterownik oblicza optymalną prędkość obrotów
    - wentylator pracuje na 50% lub 100%
    - osiągnięcie stałego punktu rosy
    - wydłużona żywotność wentylatora

    • BEKOMAT podłączony do sterownika (ADS = Advanced Draining System)
    - alarmy BEKOMATu widoczne na wyświetlaczu
    - uruchomienie funkcji test poprzez sterownik

    • rozszerzone ostrzeżenia serwisowe (ASW = Advanced Service Warning)
    - zapamiętanie wartości istotnych parametrów stale
    - powiadomienie o potrzebie serwisu w przypadku
    - ostrzeżenie serwisowe obejmuje
    - niesprawność BEKOMATu
    - przekroczenie ustalonych wartości punktu rosy (zbyt wysoki / zbyt niski)
    - awaria sensora
    - nastawialne przypomnienie o serwisie (domyślnie 3000h)

    • zapis stanów alarmowych (AAL = Advanced Alarm Log)
    - zapisywanie stanów alarmowych razem z godzinami i istotnymi parametrami pracy
    - program serwisowy dostępny na PC udostępniany przez e-mail

    • konfiguracja wielopoziomowa z hasłem dostępu dla poziomów zaawansowanych

    • port szeregowy RS485 do komunikacji z komputerem lub/i systemem kontroli

    • automatyczny restart po chwilowym zaniku zasilania

    • bez potencjałowy styk alarmu

    • wyświetlacz:
    - DTP (°C lub °F) punkt rosy
    - Temperatura wlotu (°C lub °F)
    - Temperatura otoczenia (°C lub °F)
    - Temperatura na wyjściu kompresora (°C lub °F)
    - Ciśnienie skraplania (bar lub psi)
    - Suma godzin pracy
    - Ilość godzin pozostająca do następnego planowego przeglądu
